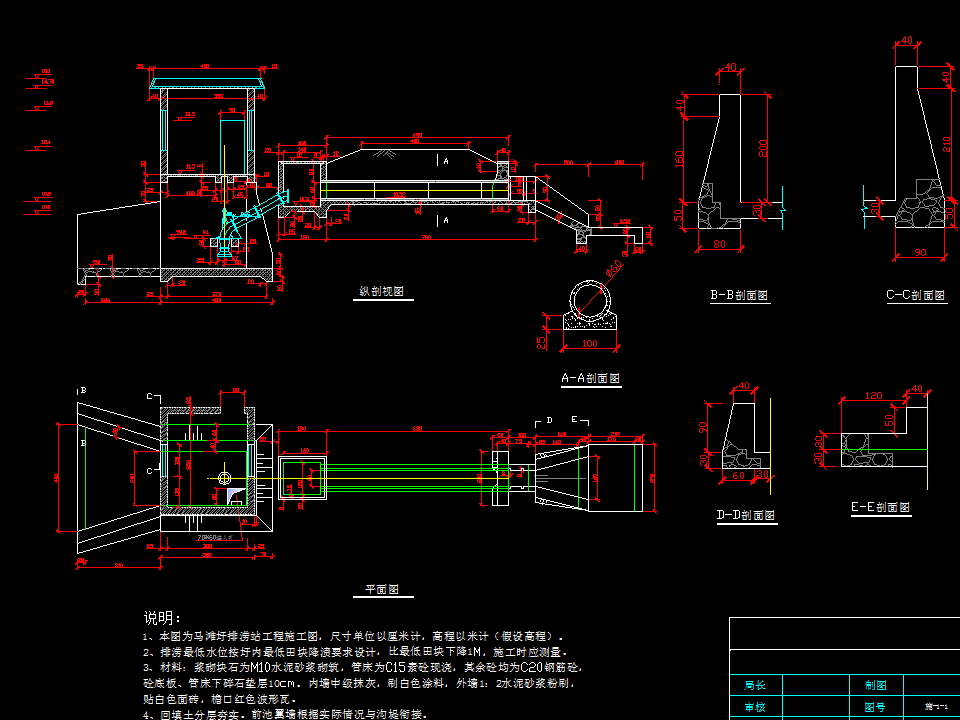

排涝站工程水利施工图纸包括电机层配筋图、2-2剖面图、底板配筋图、电机座螺栓预留孔位置图、水泵座螺栓预留孔位置图、屋面配筋图、1-1剖面图、纵剖视图、平面图等，给大家参考！
1、本图为排涝站工程施工图，尺寸单位以厘米计，高程以米计（假设高程）。
2、排涝最低水位按圩内最低田块降渍要求设计，比最低田块下降1M，施工时应测量。
3、材料：浆砌块石为M10水泥砂浆砌筑，管床为C15素砼现浇，其余砼均为C20钢筋砼，砼底板、管床下碎石垫层10cm。内墙中级抹灰，刷白色涂料，外墙1：2水泥砂浆粉刷，贴白色面砖，檐口红色波形瓦。
4、回填土分层夯实。前池翼墙根据实际情况与沟堤衔接。
