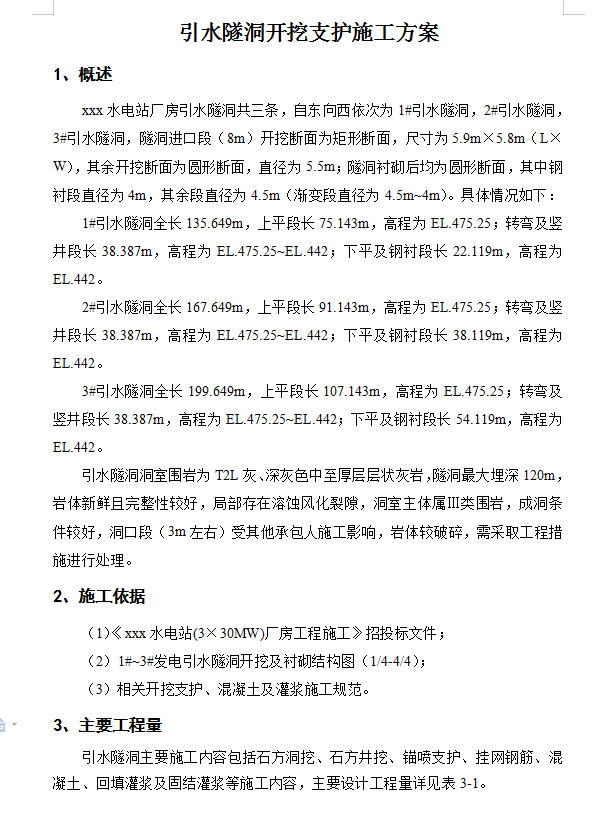

xxx水电站厂房引水隧洞共三条,自东向西依次为1#引水隧洞,2#引水隧洞,3#引水隧洞,隧洞进口段(8m)开挖断面为矩形断面,尺寸为5.9m×5.8m(L×W),其余开挖断面为圆形断面,直径为5.5m;隧洞衬砌后均为圆形断面,其中钢衬段直径为4m,其余段直径为4.5m(渐变段直径为4.5m~4m)。具体情况如下:
1#引水隧洞全长135.649m,上平段长75.143m,高程为EL.475.25;转弯及竖井段长38.387m,高程为EL.475.25~EL.442;下平及钢衬段长22.119m,高程为EL.442。
2#引水隧洞全长167.649m,上平段长91.143m,高程为EL.475.25;转弯及竖井段长38.387m,高程为EL.475.25~EL.442;下平及钢衬段长38.119m,高程为EL.442。
3#引水隧洞全长199.649m,上平段长107.143m,高程为EL.475.25;转弯及竖井段长38.387m,高程为EL.475.25~EL.442;下平及钢衬段长54.119m,高程为EL.442。
引水隧洞洞室围岩为T2L灰、深灰色中至厚层层状灰岩,隧洞最大埋深120m,岩体新鲜且完整性较好,局部存在溶蚀风化裂隙,洞室主体属Ⅲ类围岩,成洞条件较好,洞口段(3m左右)受其他承包人施工影响,岩体较破碎,需采取工程措施进行处理。
1、概述 1
2、施工依据 1
3、主要工程量 1
4、施工布置 2
5、施工程序、施工工艺及方法 3
5.1、施工程序 3
5.2、主要施工工艺及施工方法 3
6、进度计划安排 6
6.1、计划安排 6
......
