某一级引水式电站工程可行性研究报告
1.3 工程任务和规模

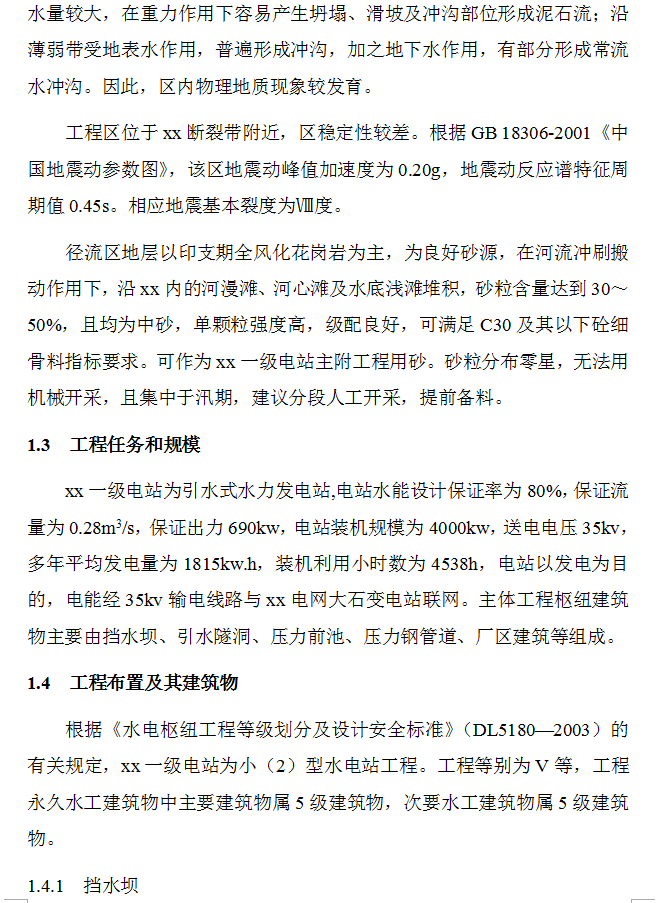

xx一级电站为引水式水力发电站,电站水能设计保证率为80%,保证流量为0.28m3/s,保证出力690kw,电站装机规模为4000kw,送电电压35kv,多年平均发电量为1815kw.h,装机利用小时数为4538h,电站以发电为目的,电能经35kv输电线路与xx电网大石变电站联网。主体工程枢纽建筑物主要由挡水坝、引水隧洞、压力前池、压力钢管道、厂区建筑等组成。
1.4 工程布置及其建筑物
根据《水电枢纽工程等级划分及设计安全标准》(DL5180—2003)的有关规定,xx一级电站为小(2)型水电站工程。工程等别为V等,工程永久水工建筑物中主要建筑物属5级建筑物,次要水工建筑物属5级建筑物。
1.4.1 挡水坝

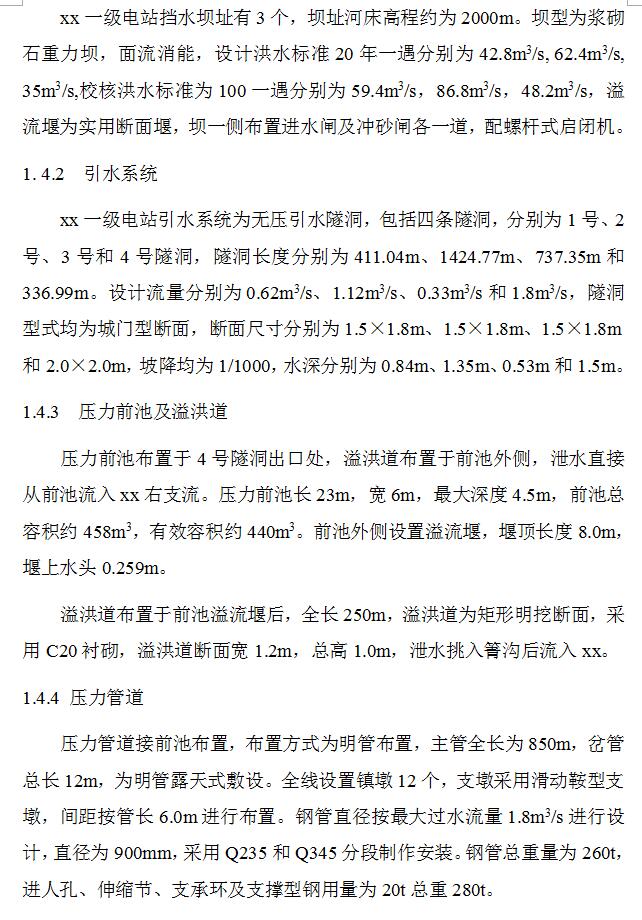

xx一级电站挡水坝址有3个,坝址河床高程约为2000m。坝型为浆砌石重力坝,面流消能,设计洪水标准20年一遇分别为42.8m3/s, 62.4m3/s, 35m3/s,校核洪水标准为100一遇分别为59.4m3/s,86.8m3/s,48.2m3/s,溢流堰为实用断面堰,坝一侧布置进水闸及冲砂闸各一道,配螺杆式启闭机。
1. 4.2 引水系统
xx一级电站引水系统为无压引水隧洞,包括四条隧洞,分别为1号、2号、3号和4号隧洞,隧洞长度分别为411.04m、1424.77m、737.35m和336.99m。设计流量分别为0.62m3/s、1.12m3/s、0.33m3/s和1.8m3/s,隧洞型式均为城门型断面,断面尺寸分别为1.5×1.8m、1.5×1.8m、1.5×1.8m和2.0×2.0m,坡降均为1/1000,水深分别为0.84m、1.35m、0.53m和1.5m。
1.4.3 压力前池及溢洪道
压力前池布置于4号隧洞出口处,溢洪道布置于前池外侧,泄水直接从前池流入xx右支流。压力前池长23m,宽6m,最大深度4.5m,前池总容积约458m3,有效容积约440m3。前池外侧设置溢流堰,堰顶长度8.0m,堰上水头0.259m。
溢洪道布置于前池溢流堰后,全长250m,溢洪道为矩形明挖断面,采用C20衬砌,溢洪道断面宽1.2m,总高1.0m,泄水挑入箐沟后流入xx。
1.4.4 压力管道
压力管道接前池布置,布置方式为明管布置,主管全长为850m,岔管总长12m,为明管露天式敷设。全线设置镇墩12个,支墩采用滑动鞍型支墩,间距按管长6.0m进行布置。钢管直径按最大过水流量1.8m3/s进行设计,直径为900mm,采用Q235和Q345分段制作安装。钢管总重量为260t,进人孔、伸缩节、支承环及支撑型钢用量为20t总重280t。
1.4.5 厂区建筑
厂区地型较平缓,厂区建筑物处于花岗岩与侏罗系砂岩接触部位。受岩浆侵入作用及后期冷凝作用影响,接受带有明显擦痕、镜面、泥化夹层及围岩烘烤蚀变现象;并发育有数组节理,局部形成节理密集岩体完整性较差。厂区建筑物设防烈度为Ⅷ度。
厂区建筑含主副厂房及升压站工程,采用地面布置方式,升压站和主厂房用相同的地坪高程控制。主厂房采用钢筋砼框架结构,中线长26m、宽12.6m、高9.8m,主厂房地坪高程为1678m,副厂房及控制室布置于主厂房左侧,采用钢筋砼框架结构,其长7.6m、宽12.6m、高8.5m,副厂房地坪高程为1678m。升压站布置于副厂房上游侧,升压站地坪高程为1678m,平面尺寸为29.5m×14.5m。
厂区平台沿xx右岸用M7.5水泥砂浆砌毛块石墙体支护进行防洪,全长约为75m。
