溢洪道设计与水力计算

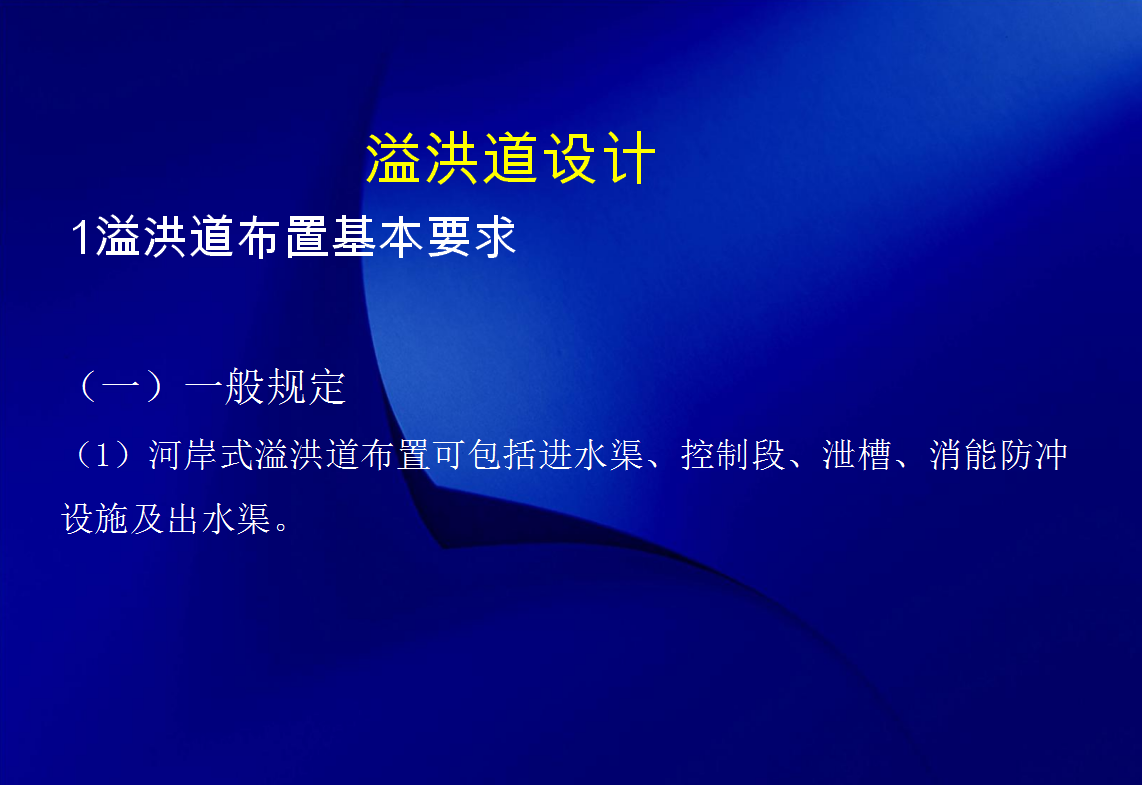

1溢洪道布置基本要求
(一)一般规定
(1)河岸式溢洪道布置可包括进水渠、控制段、泄槽、消能防冲设施及出水渠。

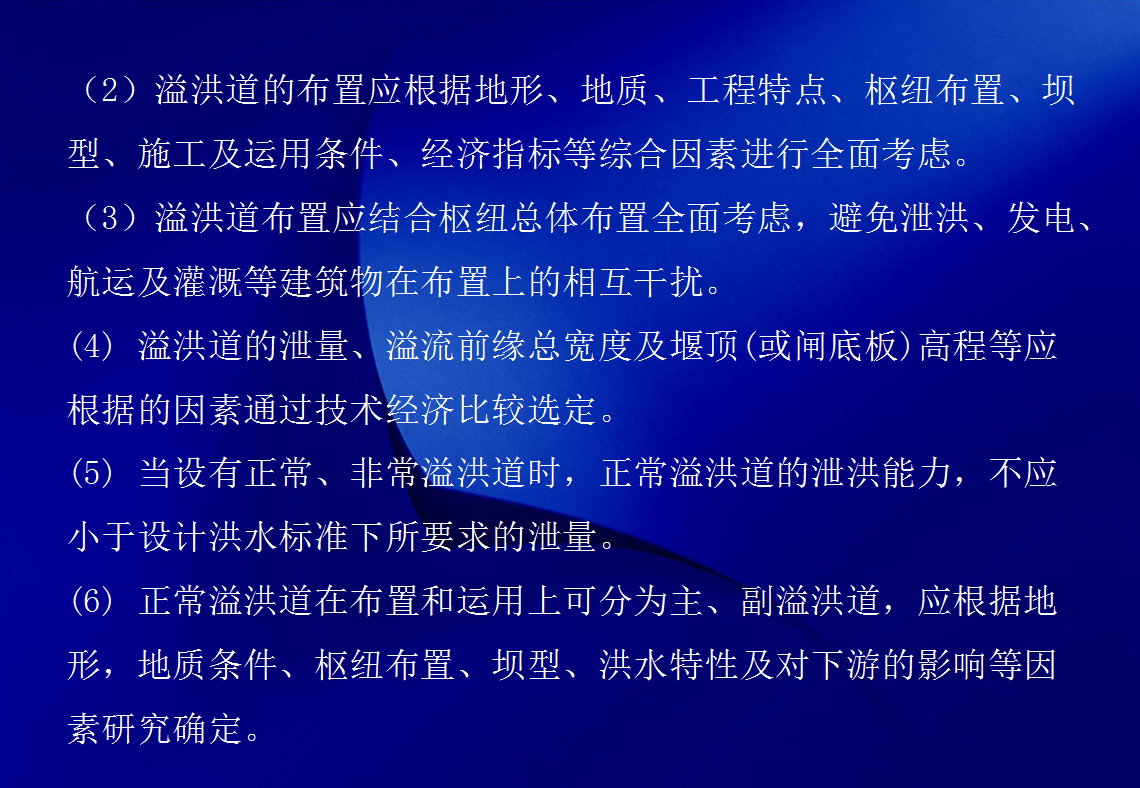

(2)溢洪道的布置应根据地形、地质、工程特点、枢纽布置、坝型、施工及运用条件、经济指标等综合因素进行全面考虑。
(3)溢洪道布置应结合枢纽总体布置全面考虑,避免泄洪、发电、航运及灌溉等建筑物在布置上的相互干扰。
(4) 溢洪道的泄量、溢流前缘总宽度及堰顶(或闸底板)高程等应根据的因素通过技术经济比较选定。
(5) 当设有正常、非常溢洪道时,正常溢洪道的泄洪能力,不应小于设计洪水标准下所要求的泄量。
(6) 正常溢洪道在布置和运用上可分为主、副溢洪道,应根据地形,地质条件、枢纽布置、坝型、洪水特性及对下游的影响等因素研究确定。

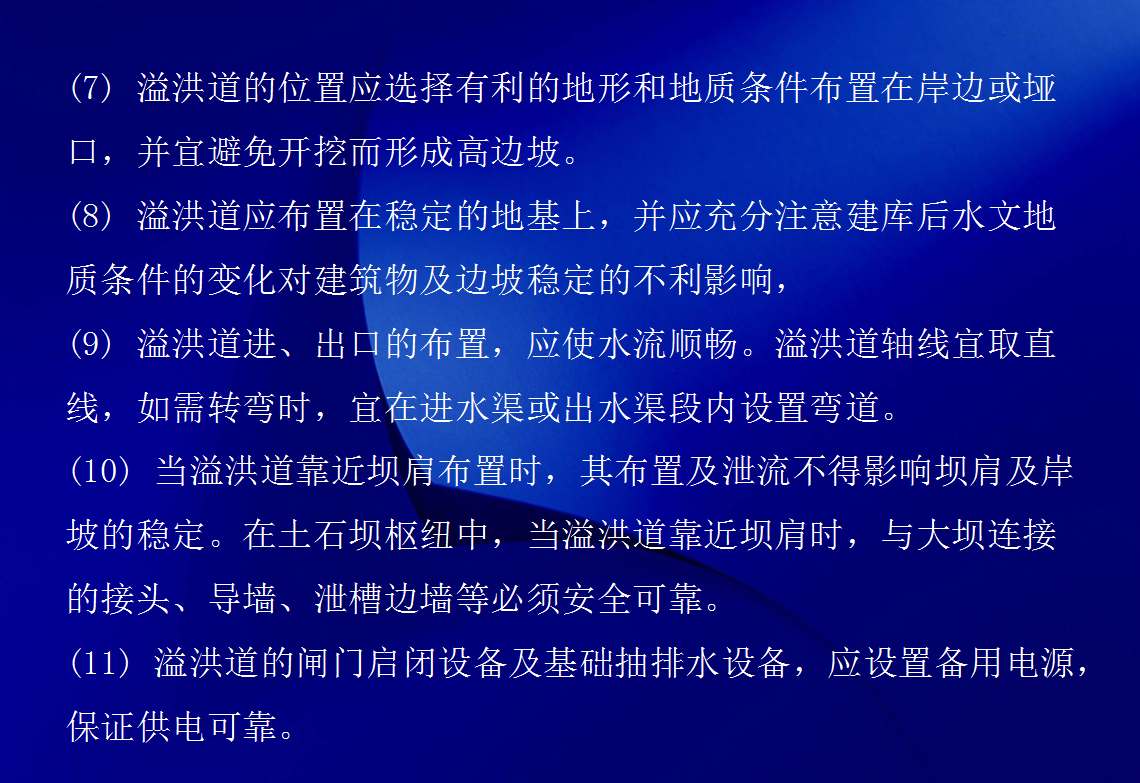

(7) 溢洪道的位置应选择有利的地形和地质条件布置在岸边或垭口,并宜避免开挖而形成高边坡。
(8) 溢洪道应布置在稳定的地基上,并应充分注意建库后水文地质条件的变化对建筑物及边坡稳定的不利影响,
(9) 溢洪道进、出口的布置,应使水流顺畅。溢洪道轴线宜取直线,如需转弯时,宜在进水渠或出水渠段内设置弯道。
(10) 当溢洪道靠近坝肩布置时,其布置及泄流不得影响坝肩及岸坡的稳定。在土石坝枢纽中,当溢洪道靠近坝肩时,与大坝连接的接头、导墙、泄槽边墙等必须安全可靠。
(11) 溢洪道的闸门启闭设备及基础抽排水设备,应设置备用电源,保证供电可靠。
(二)进水渠
(1) 进水渠的布置应遵循的原则。
(2) 进水渠道口布置应因地制宜,使水流平顺入渠,体型宜简单。当进口布置在坝肩时,靠坝一侧应设置顺应水流的曲面导水墙,靠山一侧可开挖或衬护成规则曲面。当进口布置在垭口面临水库时,宜布置成对称或基本对称的喇叭口形式。
(3) 进水渠底宽顺水流方向收缩时,进水渠首、末端底宽之比宜在1.5~3之间,在与控制段连接处应与溢流前缘等宽。
(4) 基岩上的进水渠渠底可不衬护,当水头损失较大或不满足不冲流速要求时,是否衬护,应通过经济比较确定。当岩性差时,应进行衬护。
