平山水利枢纽设计说明书
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-28
  • 资料类型:RAR
  • 资料大小:578 KB
  • 资料分类:设计报告
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:civilcn.com
平山水利枢纽设计说明书
平山水库位于XXX省某县平山河中游,该河系睦水的主要支流,全长284公里,流域面积为556平方公里,坝址以上控制流域面积为491平方公里;平山河是山区性河流,河床比降3‰,沿河道有地势比较平坦的小平原,地势自南向东由高变低。最低高程为62.5左右。
该枢纽以灌溉发电为主,并结合防洪、航运、养殖、给水等进行开发。
1..水库规划资料
(1)正常蓄水位:113.0m
(2)设计洪水位:113.1m (百年一遇)
(3)校核洪水位:113.5m (千年一遇)
(4)死水位:105.0m(发电极限工作深度为8m)
(5)灌溉最低库水位:104.0m
(6)水库总库容:2.0亿m3
(7)水库有效库容:1.15亿m3
(8)发电调节保证流量Q =7.35 m3/s,相应的下游水位63.20m;
(9)发电最大引用流量Q=28 m3/s,相应的下游水位68.65m;
(10)设计情况下,溢洪道下泄流量Q=840 m3/s,相应下游水位72.65m。
(11)校核情况下,溢洪道下泄流量Q=1340m3/s,相应下游水位75.30m。
(12)水库淤积高程85.00m。
2.枢纽组成建筑物设计条件
(1)主坝:沿坝轴线布置。
(2)河岸溢洪道:堰顶高程为107.5m。
(3)水电站:装机容量为9000kw,三台机组,厂房尺寸为30.0×9.0,引水隧洞直径3.50m,尾水底板高程62.0m。
(4)放空建筑物可利用导水隧洞,洞底高程为70.0m,洞直径5.0m,上游土石围堰顶部高程85.0m,下游土石围堰顶部高程70.0m.
3.力学参数
基岩允许抗压强度2MPa,混凝土与基岩摩擦系数f=0.58。基岩的内摩擦系数f=0.7,凝聚力C=0.5MPa,容重=26KN/m3。
4.其他
坝顶设有公路,枢纽工程的对外交通有水路、公路、铁路。
坝区地震烈度5~6度,设计时不考虑。

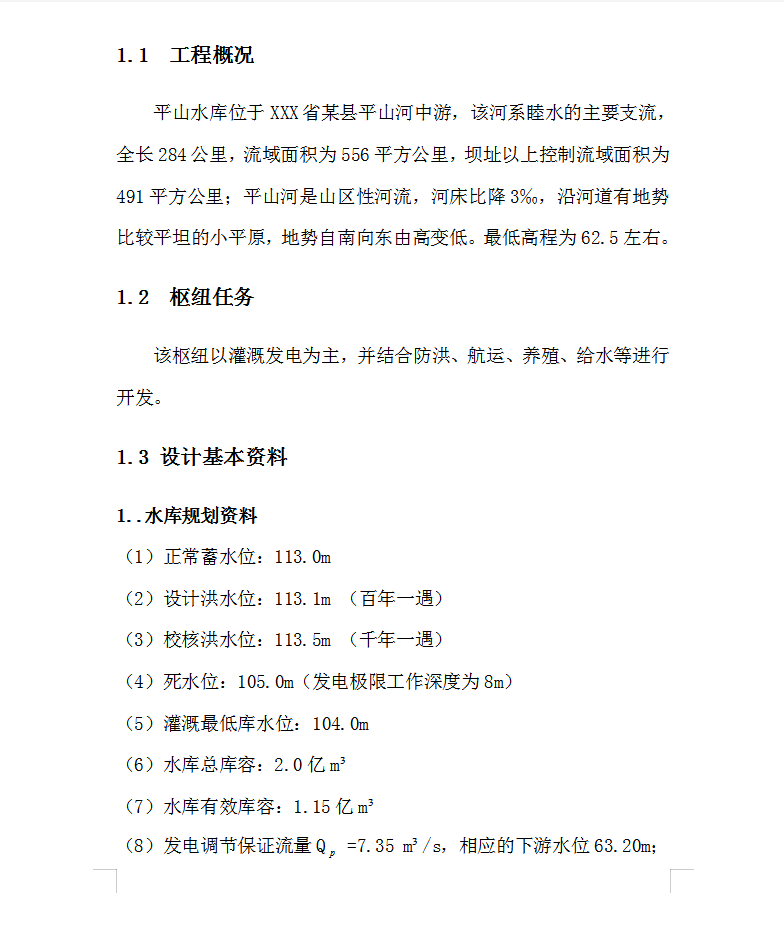

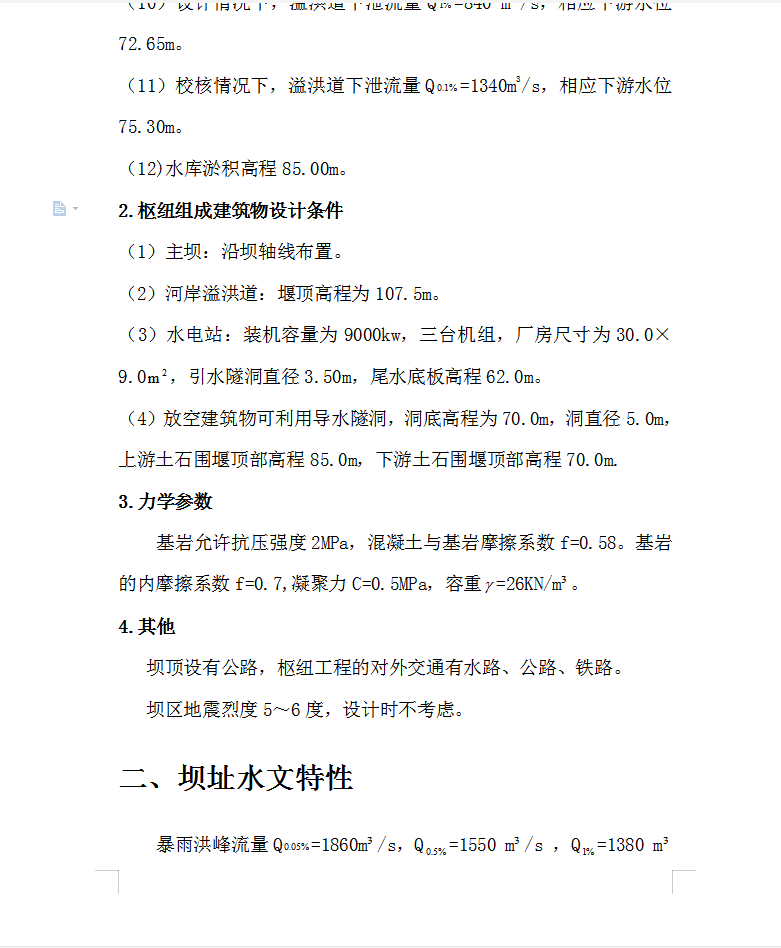

软件截图
  • 平山水利枢纽设计说明书
  • 平山水利枢纽设计说明书
  • 平山水利枢纽设计说明书
