大型医院全专业施工图纸 第三部分(暖通)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-03 15:37:46
  • 资料类型:RAR
  • 资料大小:135 MB
  • 资料分类:暖通空调
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:civilcn.com
大型医院全专业施工图纸 第三部分(暖通)
xxx安置房配套医院建设工程总建筑面积143053㎡,其中地上97740㎡,地下45313㎡,规划床位数800床,日门诊量2400人次,包括四个建筑:医疗综合楼、高压氧舱、液氧站、污水处理站
本设计为医疗综合楼:地上14层,地下3层,建筑高度59.7m,属一类高层民用建筑,耐火等级一级。钢筋混凝土框架-剪力墙结构。

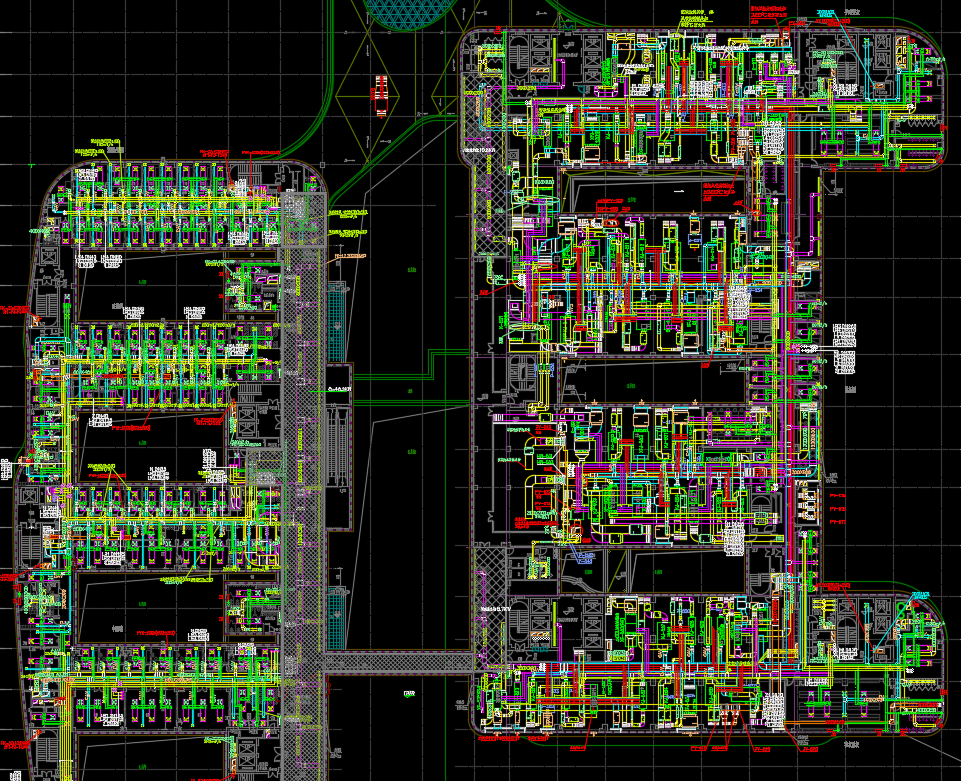

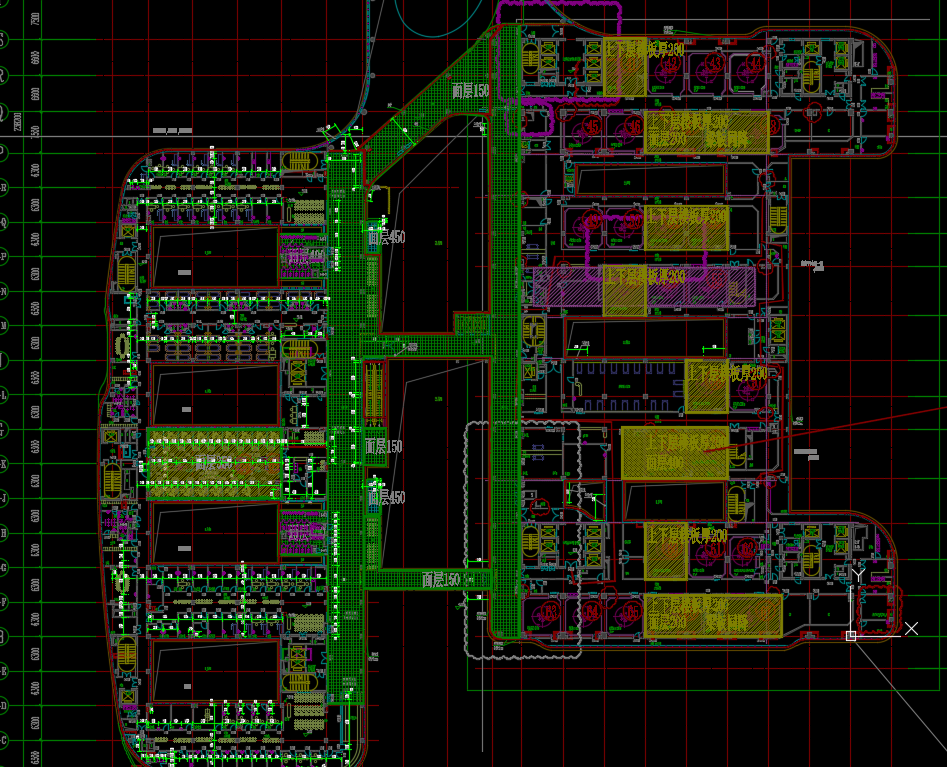

大型医院全专业施工图纸 第二部分(暖通)包括一次泵变流量制冷系统控制原理图、一次泵变流量制冷系统控制原理图、通风防排烟系统图、空调通风系统图、风机盘管接管及控制原理图、兼做火灾补风的单风机空调机组控制原理图、变配电室双风机变频全年供冷空调机组控制原理图、双风机空调机组控制原理图 、双风机空调机组串级控制原理图、兼做火灾补风双风机空调机组串级控制原理图、四管制变频净化空调机组控制原理图、地下一层配液中心抗生素配置区送排风变风量控制原理图、手术室四管制变频净化空调机组控制原理图
