高炉热风炉炉壳、管道系统框架平台 制作安装施工方案 18P

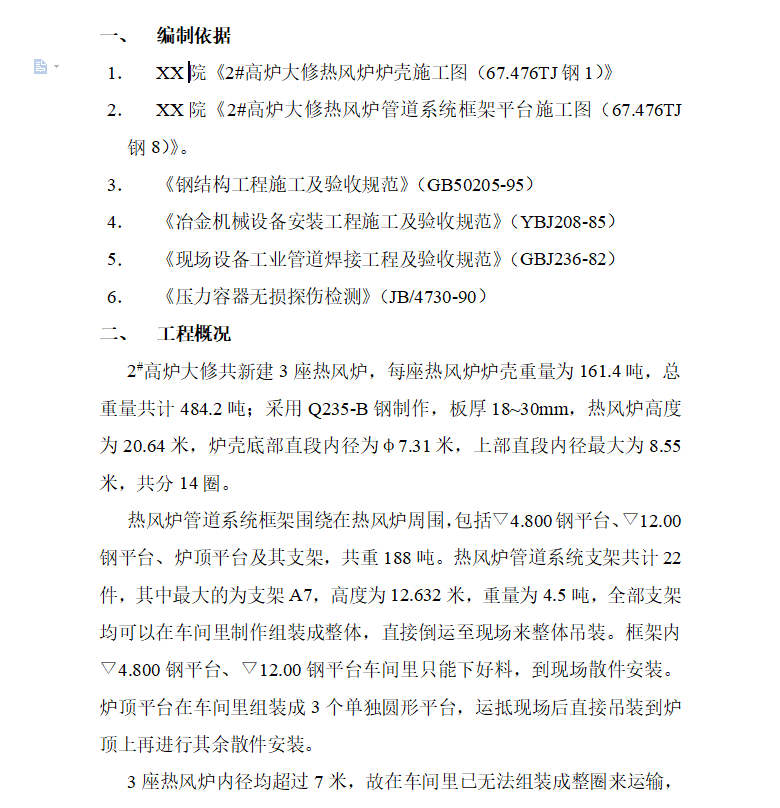

2#高炉大修共新建3座热风炉,每座热风炉炉壳重量为161.4吨,总重量共计484.2吨;采用Q235-B钢制作,板厚18~30mm,热风炉高度为20.64米,炉壳底部直段内径为φ7.31米,上部直段内径最大为8.55米,共分14圈。

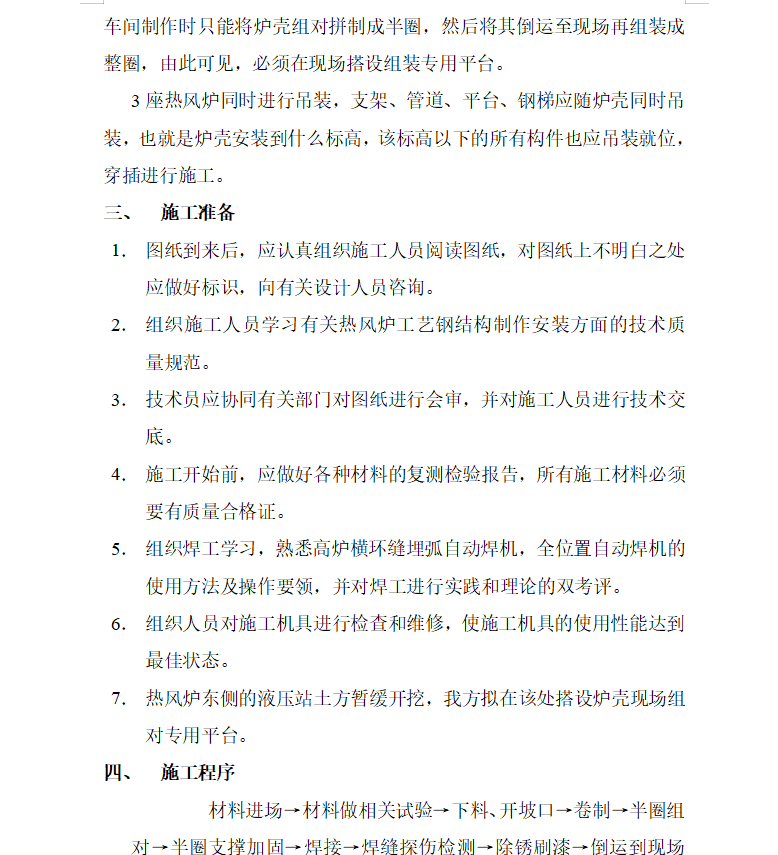

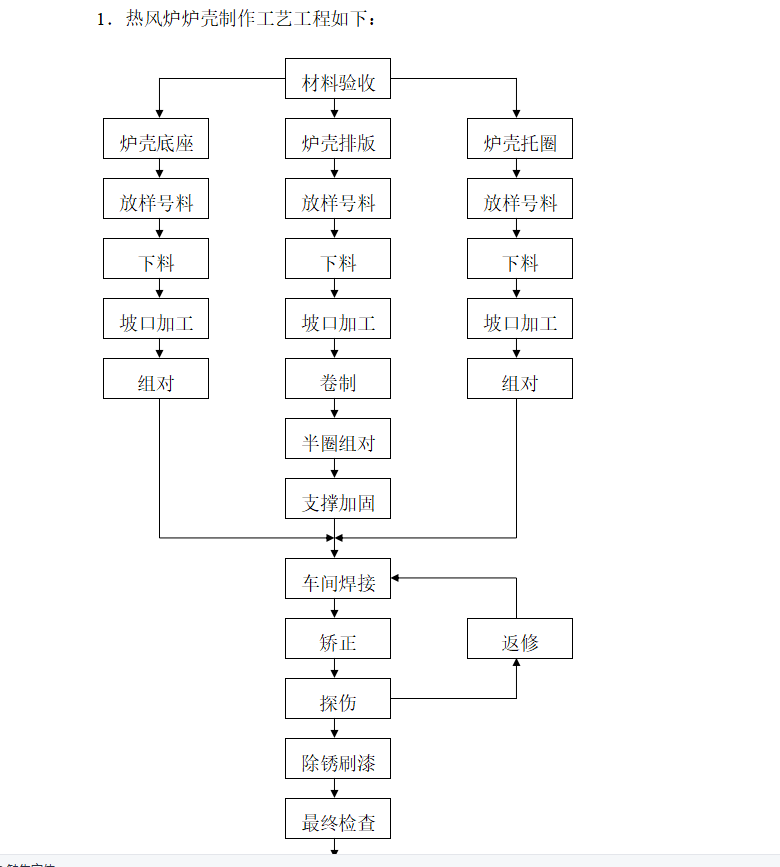

热风炉管道系统框架围绕在热风炉周围,包括▽4.800钢平台、▽12.00钢平台、炉顶平台及其支架,共重188吨。热风炉管道系统支架共计22件,其中最大的为支架A7,高度为12.632米,重量为4.5吨,全部支架均可以在车间里制作组装成整体,直接倒运至现场来整体吊装。框架内▽4.800钢平台、▽12.00钢平台车间里只能下好料,到现场散件安装。炉顶平台在车间里组装成3个单独圆形平台,运抵现场后直接吊装到炉顶上再进行其余散件安装。
