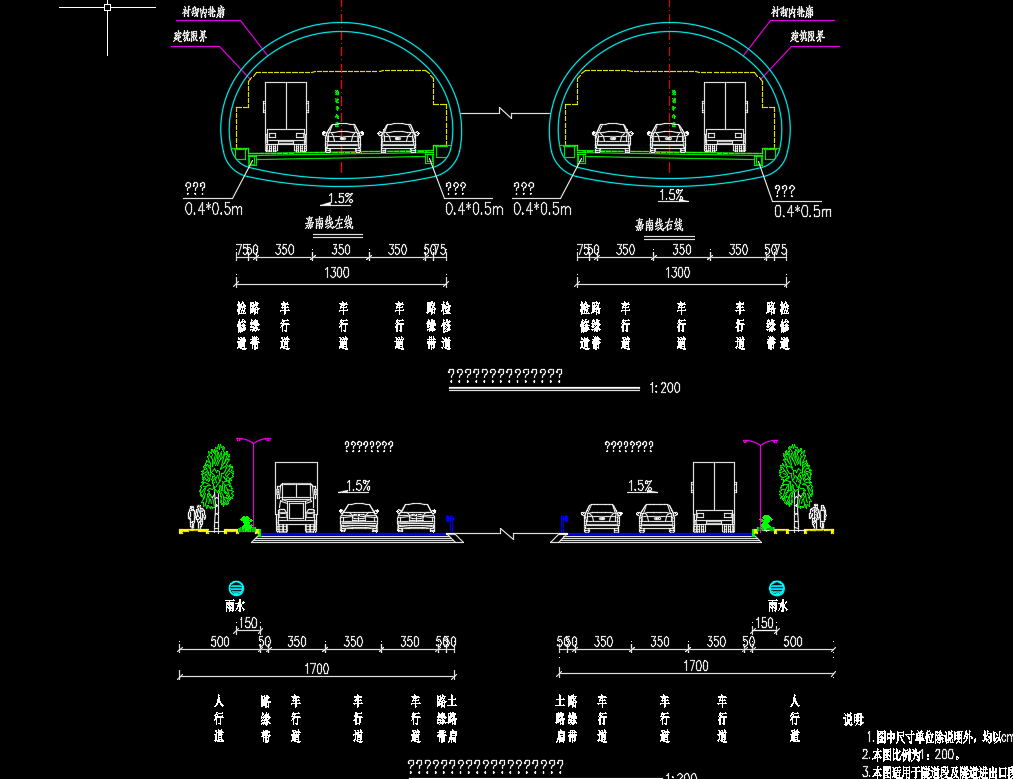

隧道排水工程及用电照明施工图纸包括线连接道排水总平面图、排水管网标准横断面布置图、排水平面图、雨水管道纵断面图、雨水检查井井位坐标表、矩形检查井大样图 、沉砂井大样图、井筒安全网大样图、双篦雨水口大样图、管道基础及接口大样图、满包混凝土加固大样图、排水检查井周围加固大样图、斜管跌落大样图、排水沟大样图、燃气管道迁改平面图、燃气管道管沟开挖及回填图

项目全长约2.1km，包括重钢路基段和接线隧道两部分，其中路基段长约1.1km，隧道段长约1.0km，按照城市主干路50km/h的标准设计，为双向6车道。
根据《重钢片区综合管网规划深化编制》（中机中联工程有限公司 2018.11），规划范围内排水体制采用雨污分流制，雨、污水沿道路坡向及地形趋势布置收集，通过接入南北大道及规划路规划排水系统，雨水最终向南排入长江，污水进入大渡口污水处理厂处理达标后排放。规划雨水管道规模d400～d1000，污水管道规模d400。
