设计采用内径0.8m预制高强度钢筋砼圆管，管壁厚110mm，单节管长均为2.0m。
管节之间采用F型接口，外嵌环状遇水膨胀橡胶圈止水，顶管端面与管轴中心线垂直度不大于1.5mm，端面不平整度允许偏差小于1.0mm。所有预埋金属构件，均须涂刷两道防锈油漆。顶管预留吊孔在顶管吊放到位后，顶进前须用M50水泥砂浆充填。管节接口的内侧间采用PG321双组份聚硫密封膏密封。填塞密封膏应抹平，不得凸入管内。

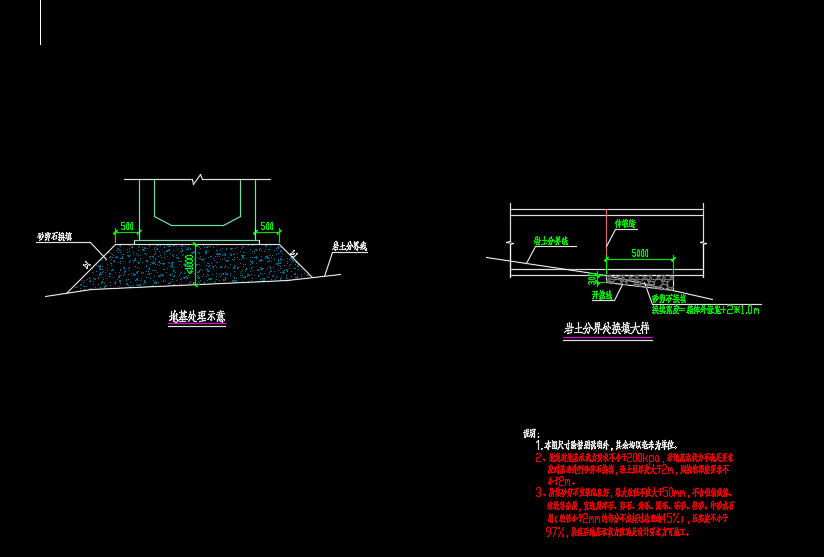

穿山隧道工程下穿道结构施工图纸包括平面布置图、地质断面图、一般构造图、道暗梁暗柱布置图、钢筋构造图、暗梁暗柱钢筋构造图、排水沟钢筋构造图、结构防排水设计图、开挖回填大样图、地基处理大样、结构变形缝及装饰设计图、桩板挡墙一般构造图、桩板挡墙钢筋构造、桩板挡墙桩基护壁钢筋构造、顶管平面布置图、顶管立面布置图、顶管一般构造图、顶管钢筋构造图、顶管工作井钢筋构造图、顶管接收井钢筋构造图
