该地通道全长90.0m，为双孔车行地通道，单孔净宽5.0m，路幅组成为0.25m（路缘带）+4.5m（车行道）+0.25m（路缘带）+0.5m（中墙）+0.25m（路缘带）+4.5m（车行道）+0.25m（路缘带），地通道净高要求不小于4.5m。地通道顶底板及侧墙厚度均为0.65m，中墙厚0.5m，地通道顶部覆土要求不大于10m，地基承载力要求不小于350kPa。若地基承载力不满足要求，应对基础进行砂卵石换填，若土层厚度大于2m，则换填深度要求不小于2m。
各位置根据墙身高度的不同进行选择：高度小于等于7m的采用重力式挡墙，高度大于7m的采用衡重式挡墙。
（1）重力式与衡重式挡墙墙体材料采用C25素混凝土，除抗滑齿块及相应基础外可参入含量不得超过总体积20%，粒径不得大于30cm，强度等级不低于MU30块片石。
（2）挡墙地基
重力式挡墙以强风化基岩或土层作为持力层，若挡墙基础置于土层，根据现场实测情况确定是否采取换填措施，换填大样以施工大样图为准；衡重式挡墙一般以中风化基岩作为持力层，若遇特殊情况，应经过现场会议商定。
（3）挡墙基坑
挡墙基坑应跳槽开挖，分段长度宜大于10m小于20m，基坑土质、强风化岩质边坡坡比不应陡于1：1，若遇顺层岩石，应适当放缓。
当挡墙地基纵向坡度大于5%时，基底应做成台阶形式，当填方挡墙墙后地面的横坡坡度大于1:6时，应在进行地面粗糙处理后再填土。挡墙起终点应注意与边坡的顺接。挡墙基底倒坡应按设计要求设置，以保证墙体的稳定性。

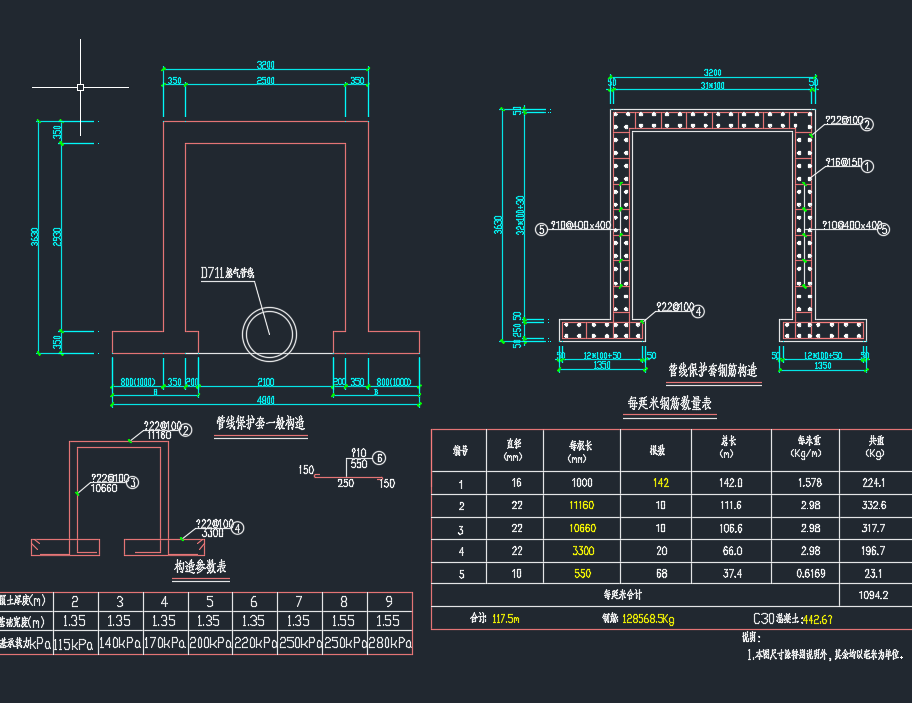

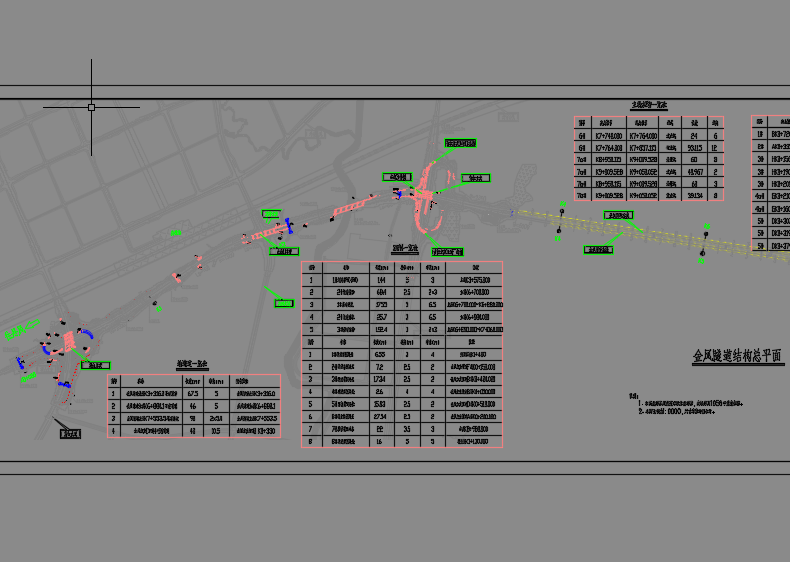

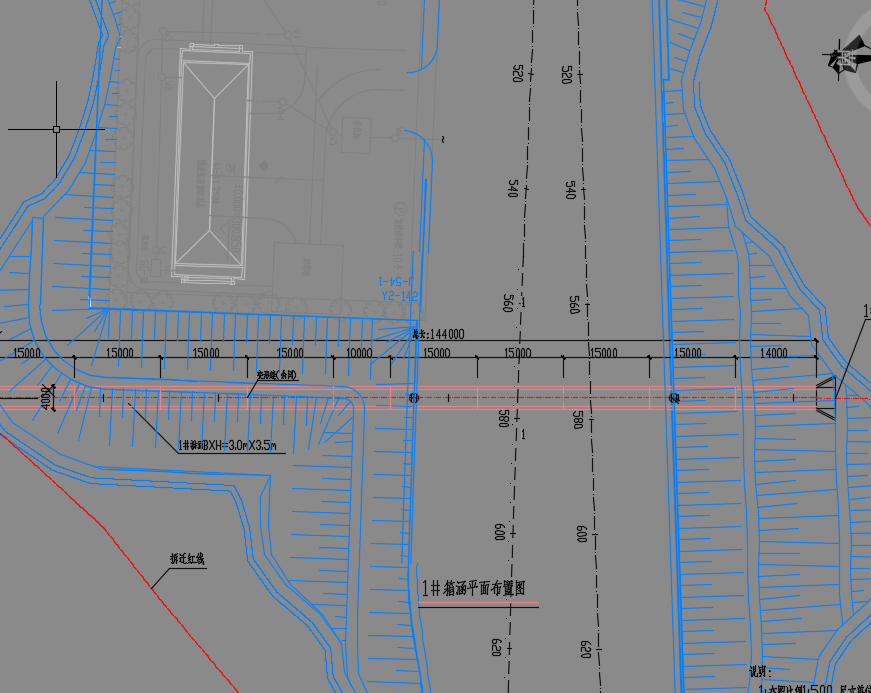

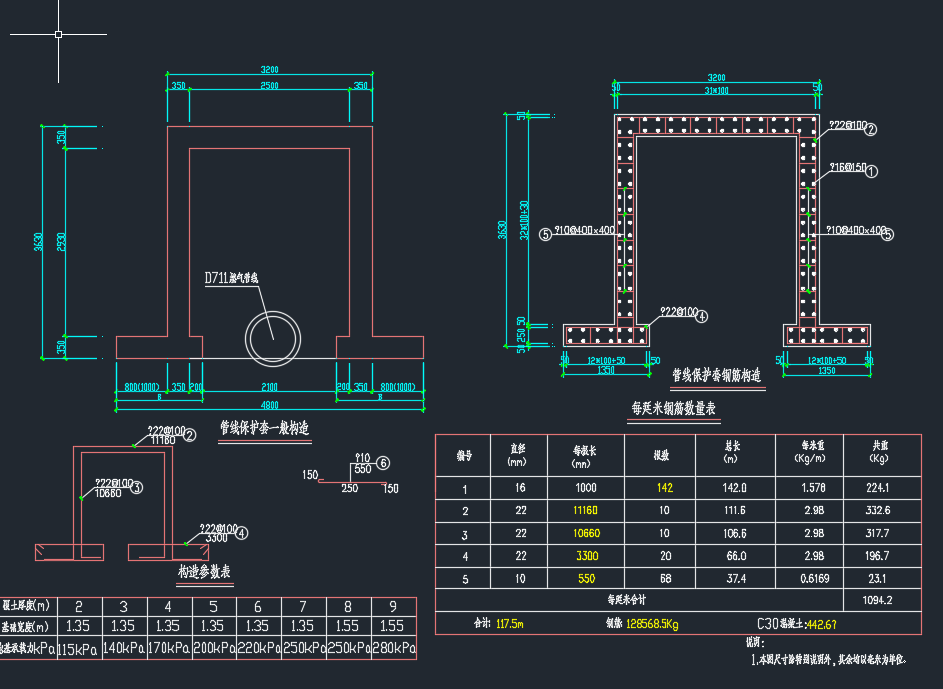

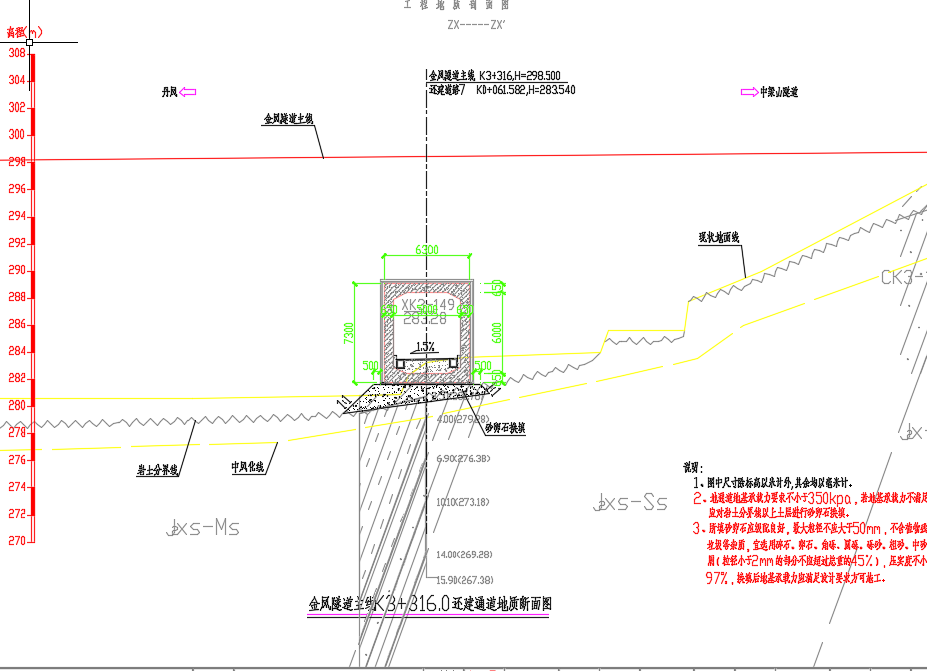

穿山隧道结构工程挡墙、地通道施工图纸包括结构总平面布置、还建通道平面布置图、还建通道一般构造图、通道地质断面图、还建通道暗梁暗柱钢筋构造图、还建通道钢筋构造图、还建通道平面布置图、还建通道立面布置图、还建通道一般构造图、还建通道暗梁暗柱钢筋构造图、还建通道平面布置图等
