城市主干路、设计车速60km/h，双向六车道，标准路幅宽39m，路幅分配为6m 人行道+12m 车行道+3m 中分带+12m车行道+6m 人行道=39m。
（1）补充主线2 号桥30m 方案比较说明，桥台可考虑埋置式。
答：①主线 2 号桥根据璧南河行洪论证要求进行布跨。同40m 桥跨方案相比，30m 桥跨方案在河槽内多布置一排桥墩，不利行洪，故未采用; ②主线2号桥、5 号桥台调整为埋置式。
（2）主线4 号桥采用砼箱、钢箱与砼T 梁，种类较多，补充完善T 梁采用依据。
答：主线4 号桥进行T 梁与现浇箱梁比选，根据比选结果知：T 梁造价相对低，可以上、下部一起施工，施工工期较短，且预制吊装工艺较成熟，周边无限制条件。
双柱桥墩（单幅）基础均采用独桩基础，桩基础直径为1.6m，桩墩间设置2.6×2.6×1.8m 承台，承台之间设置1.2×1.6m 横系梁增加桥墩整体稳定性。桩基础、系梁均采用钢筋砼结构。
独柱基础采用承台+群桩基础，承台尺寸为6.5×6.5×2.5m（Y1、Y2 采用7.0×7.0×2.8），桩基础直径为1.5m（Y1、Y2 采用1.6m），每个桥墩共设置4根桩（桩间距4.0×4.0m）。
门型桥墩基础采用承台+群桩基础，承台尺寸为6.5×6.5×2.5m，桩基础直径为1.5m，每个桥墩共设置4 根桩（桩间距4.0×4.0m）。

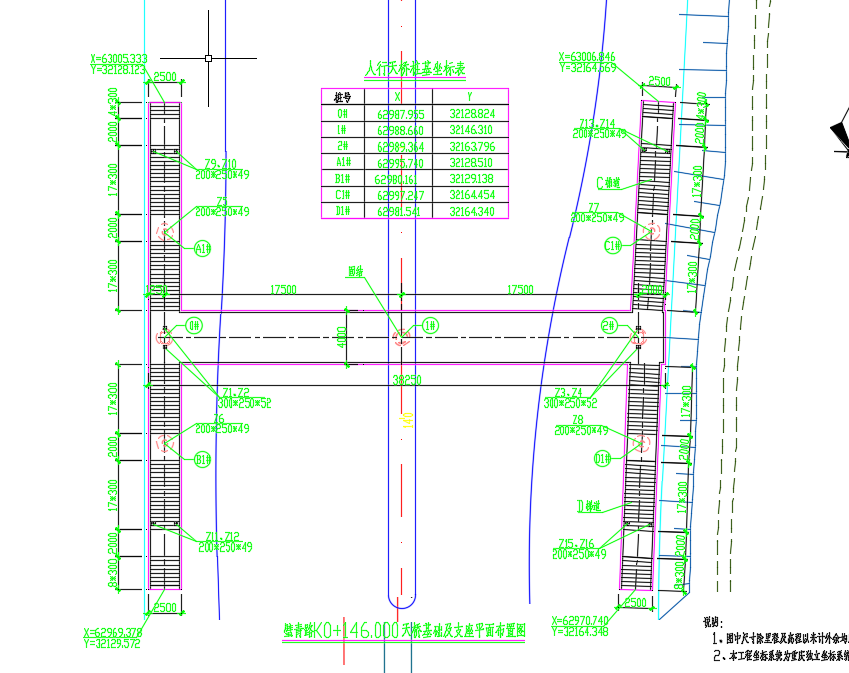

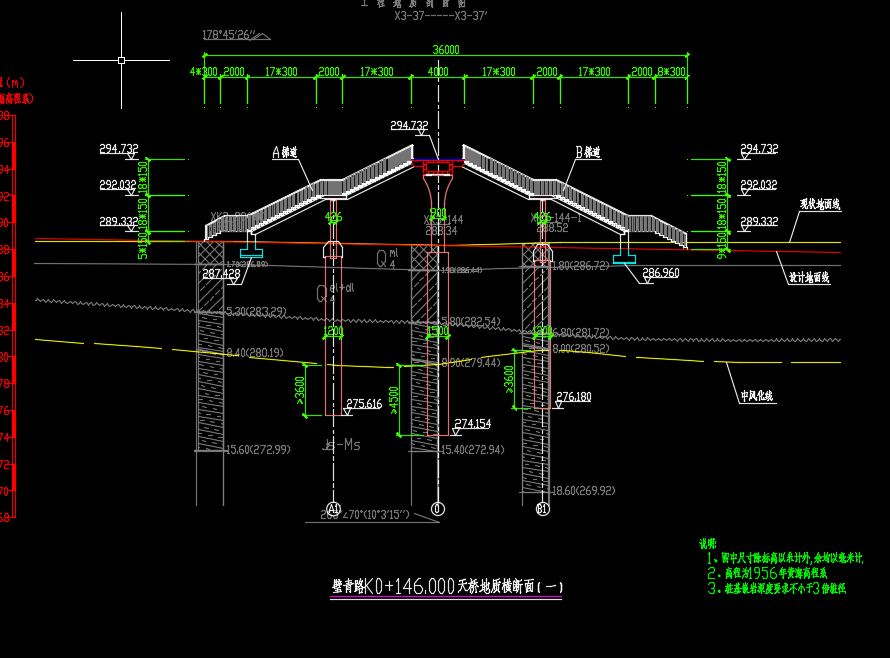

穿山隧道工程桥梁及天桥施工图纸包括天桥平面布置图、天桥基础及支座平面布置图、天桥立面布置图、天桥地质横断面、天桥平面布置图、天桥基础及支座平面布置图、天桥立面布置图、天桥地质横断面、收费站专用天桥平面布置图、收费站专用天桥支座及基础平面布置图、天桥立面布置图、天桥钢箱梁构造、人行天桥桥墩及桩基构造、天桥梯道墩一般构造、天桥盖梁钢筋一般构造
