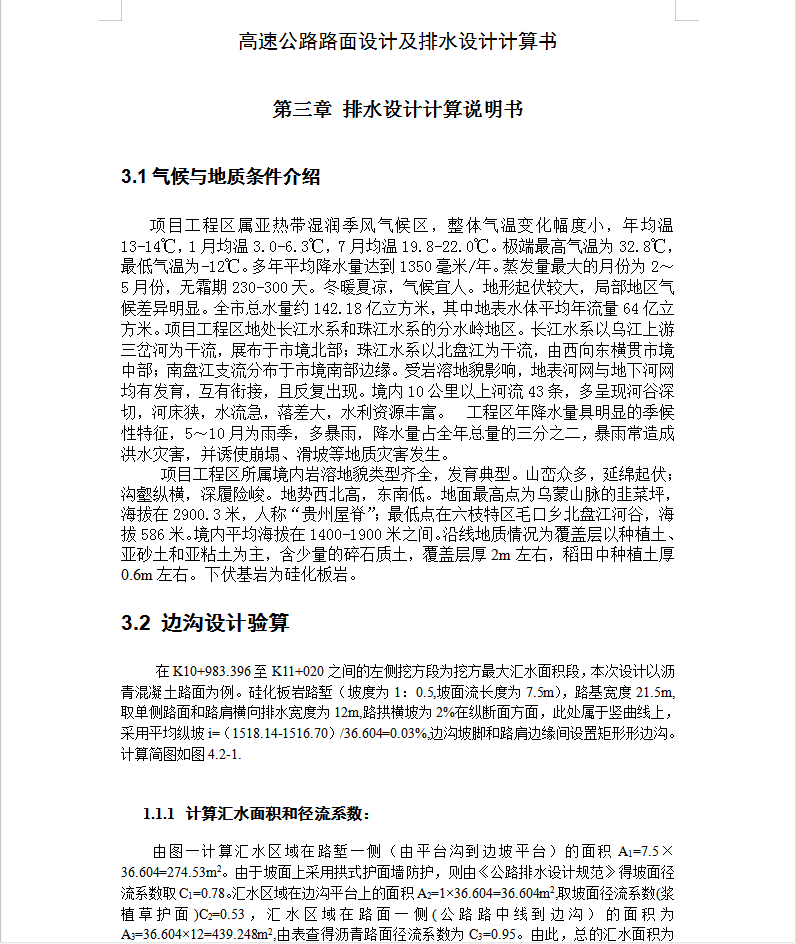

边沟设计验算

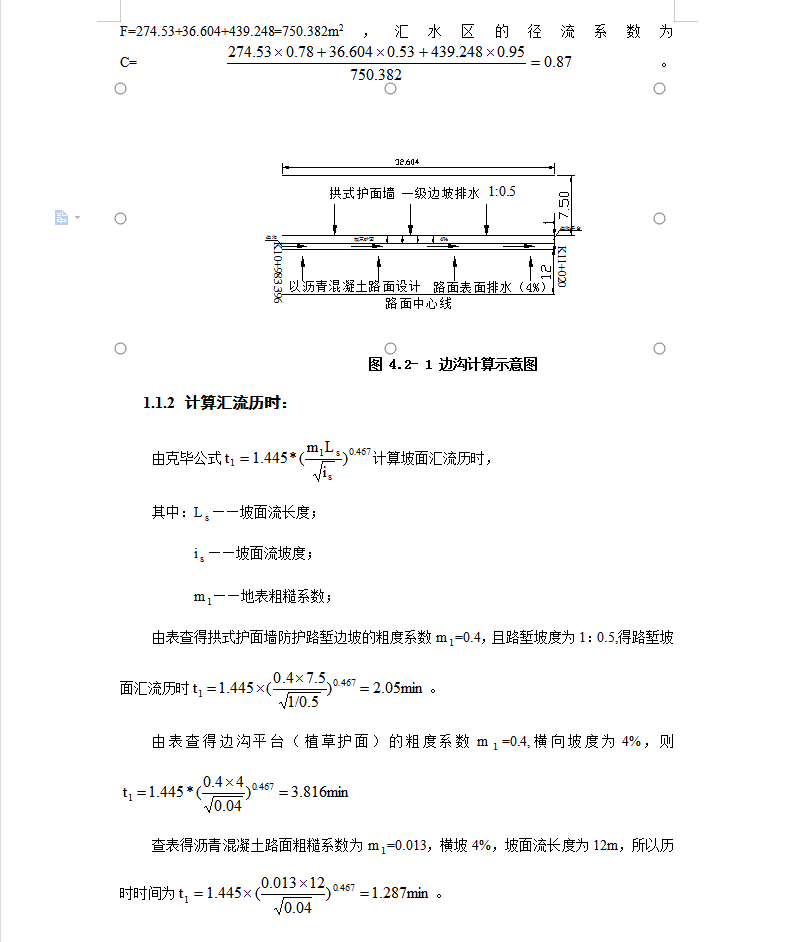

在K10+983.396至K11+020之间的左侧挖方段为挖方最大汇水面积段，本次设计以沥青混凝土路面为例。硅化板岩路堑（坡度为1：0.5,坡面流长度为7.5m），路基宽度21.5m,取单侧路面和路肩横向排水宽度为12m,路拱横坡为2%在纵断面方面，此处属于竖曲线上，采用平均纵坡i=（1518.14-1516.70）/36.604=0.03%,边沟坡脚和路肩边缘间设置矩形形边沟。计算简图如图4.2-1.
1.1.1计算汇水面积和径流系数：

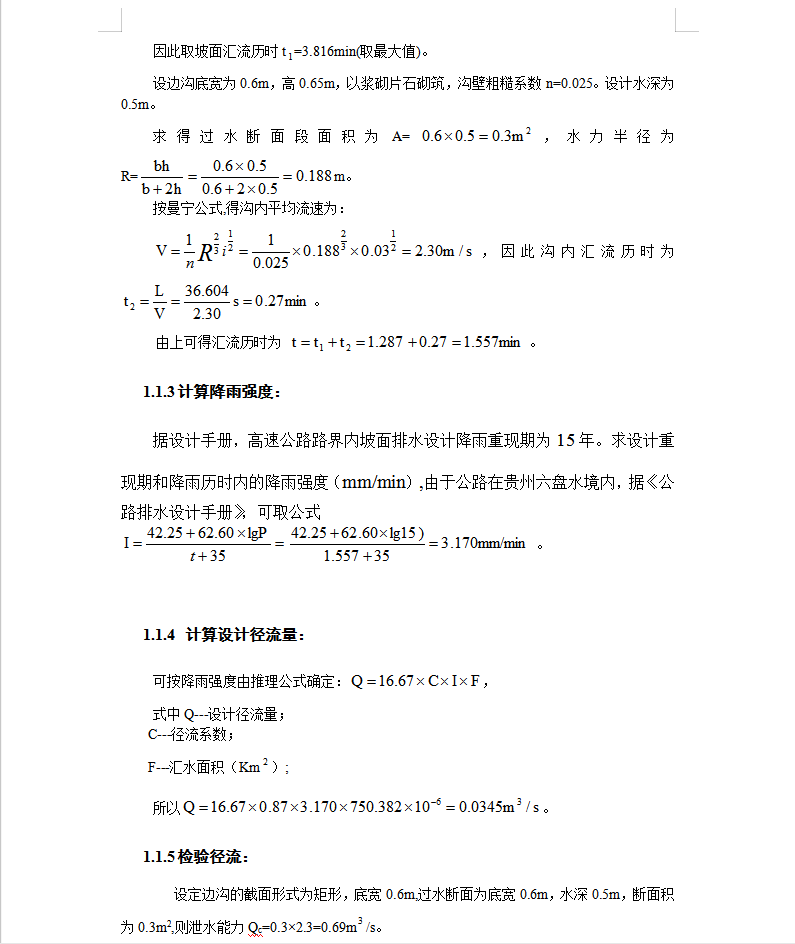

由图一计算汇水区域在路堑一侧（由平台沟到边坡平台）的面积A1=7.5×36.604=274.53m2。由于坡面上采用拱式护面墙防护，则由《公路排水设计规范》得坡面径流系数取C1=0.78。汇水区域在边沟平台上的面积A2=1×36.604=36.604m2,取坡面径流系数(浆植草护面)C2=0.53，汇水区域在路面一侧(公路路中线到边沟）的面积为A3=36.604×12=439.248m2,由表查得沥青路面径流系数为C3=0.95。由此，总的汇水面积为F=274.53+36.604+439.248=750.382m2，汇水区的径流系数为C=。
