本工程总长为 132.24米,总宽为 19.94米,总高度为 22.15米,共六层。总设计面积 8906.7平米,其中住宅部分面积 4055.7平米,商业部分建筑面积 4544.7平方米,住宅架空层面积 306.3平方米。结构形式为框架结构,抗震设防烈度为7度。

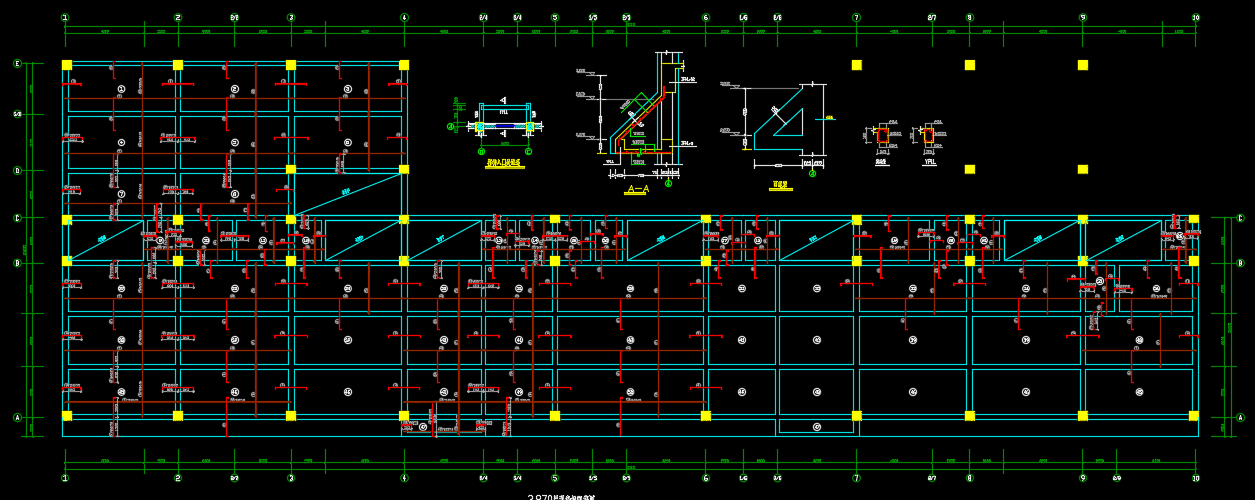

六层混凝土结构商住楼结构施工图纸(含建筑)包括了底层平面图、商业二层,住宅一层平面图、商业三层,住宅二、三层平面图、商业屋顶,住宅四层平面图、住宅屋顶平面图、北侧立面图、南侧立面图、剖面图、卫生间详图、3.870层梁配筋平面图、10.870层梁配筋平面图、10.870层梁配筋平面图、10.870层梁尺寸定位图、13.770、16.670层梁尺寸定位图、3.870层现浇板配筋图、7.370层现浇板配筋图、10.870层现浇板配筋参照图、19.570层现浇板配筋图等。
