四层框架结构服务中心结构施工图纸(含招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-23
  • 资料类型:RAR
  • 资料大小:7.39 MB
  • 资料分类:结构图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:civilcn.com
四层框架结构服务中心结构施工图纸(含招标文件)
建设内容为智能冷链仓储物流,农产品集配场所、中央厨房、特色美食餐厅、特色文化展示、展示交易中心、以及配套给排水、供电、网络、绿化、停车场、充电桩等基础设施(本次不含消防工程、室外亮化工程和广场砖);总建筑面积16057.97平方米。

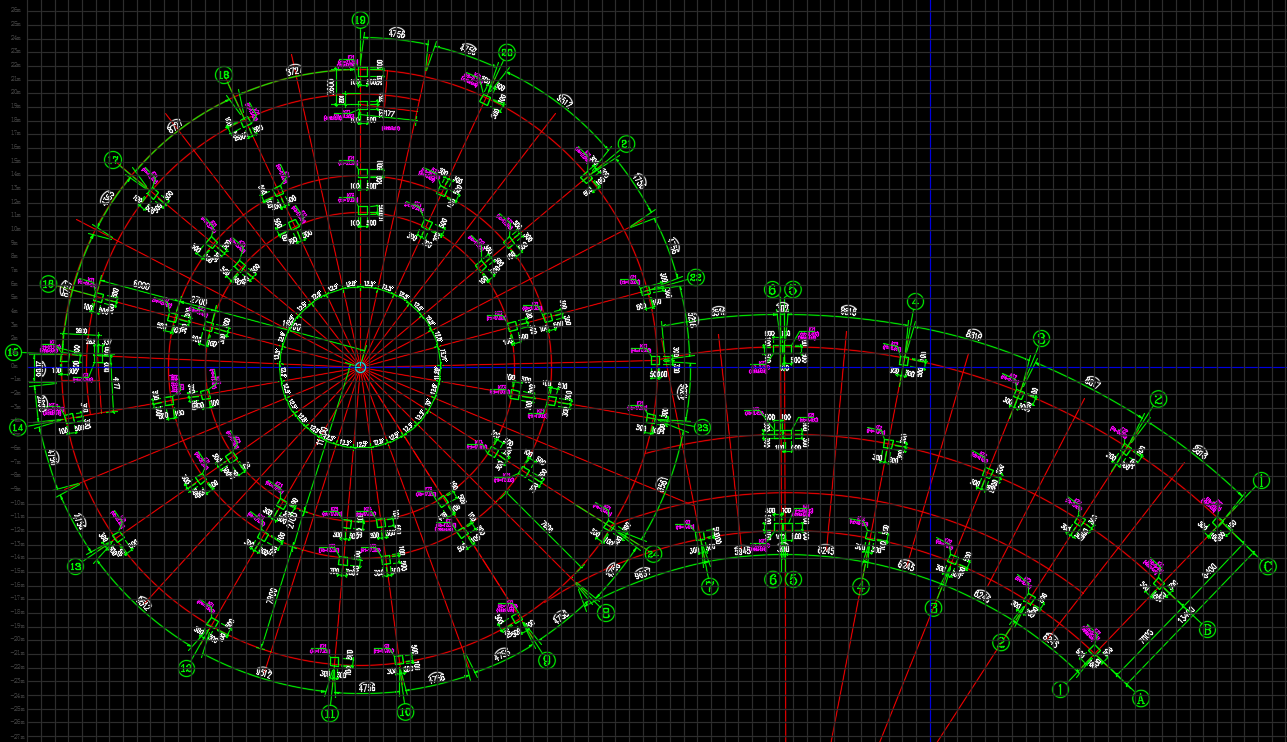

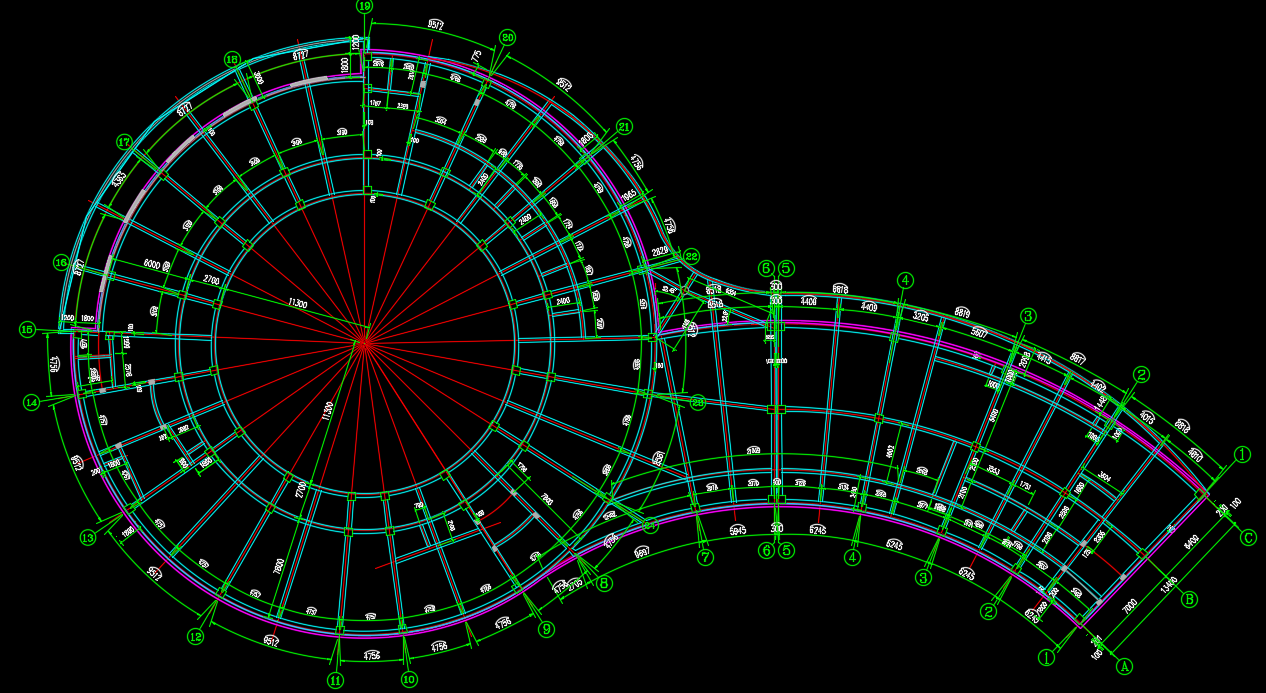

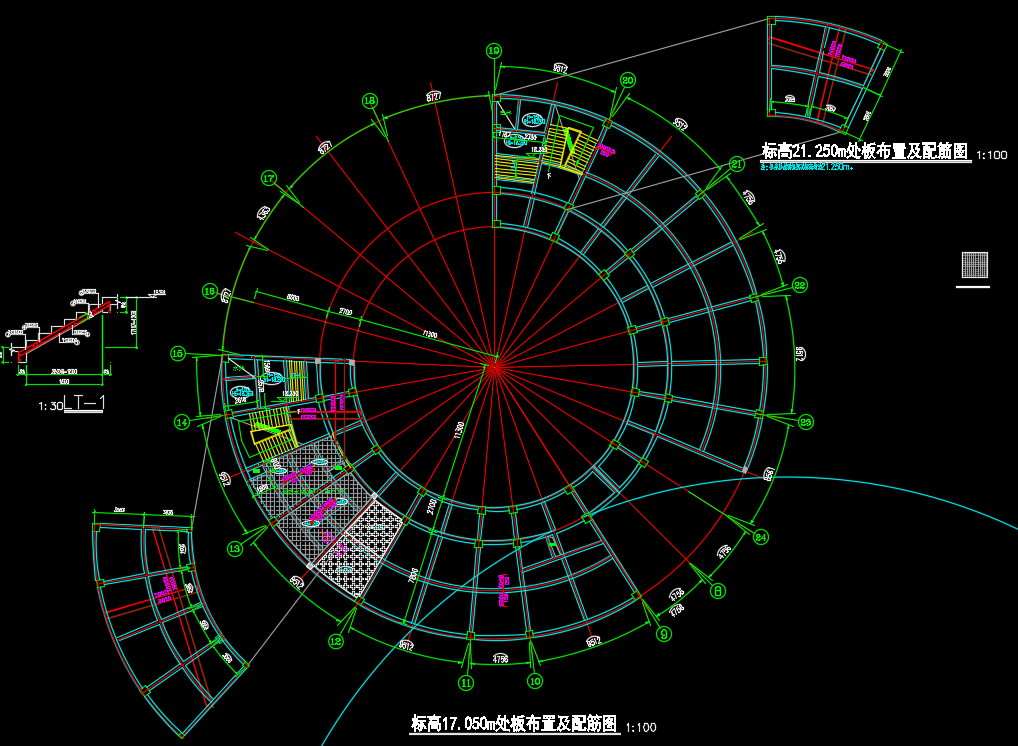

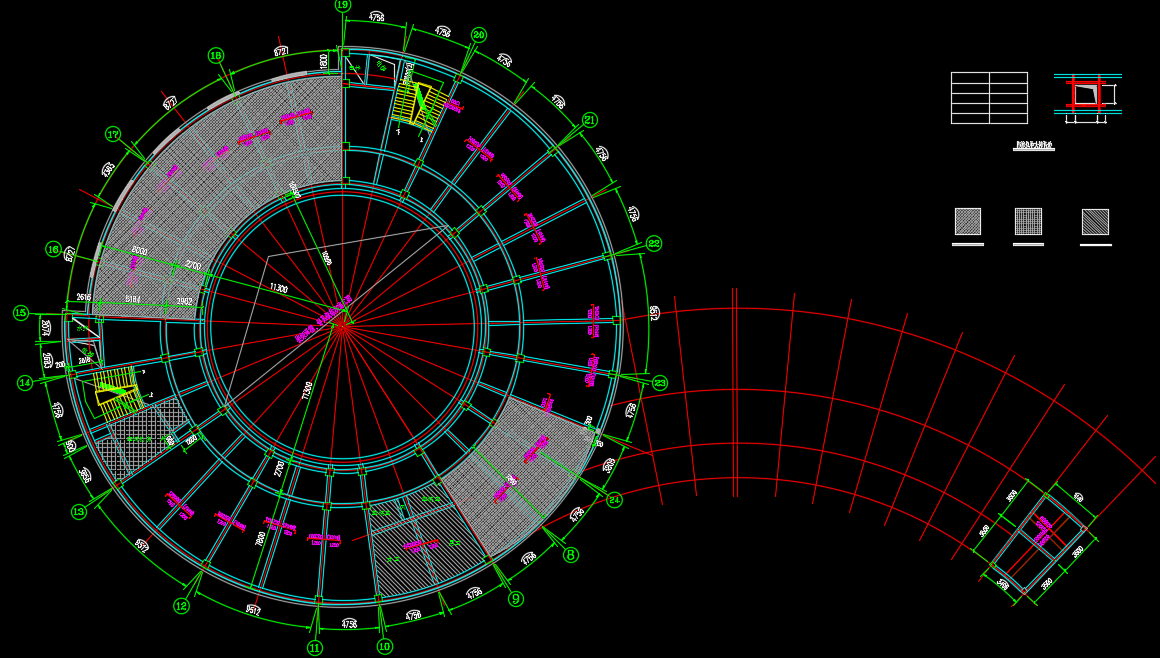

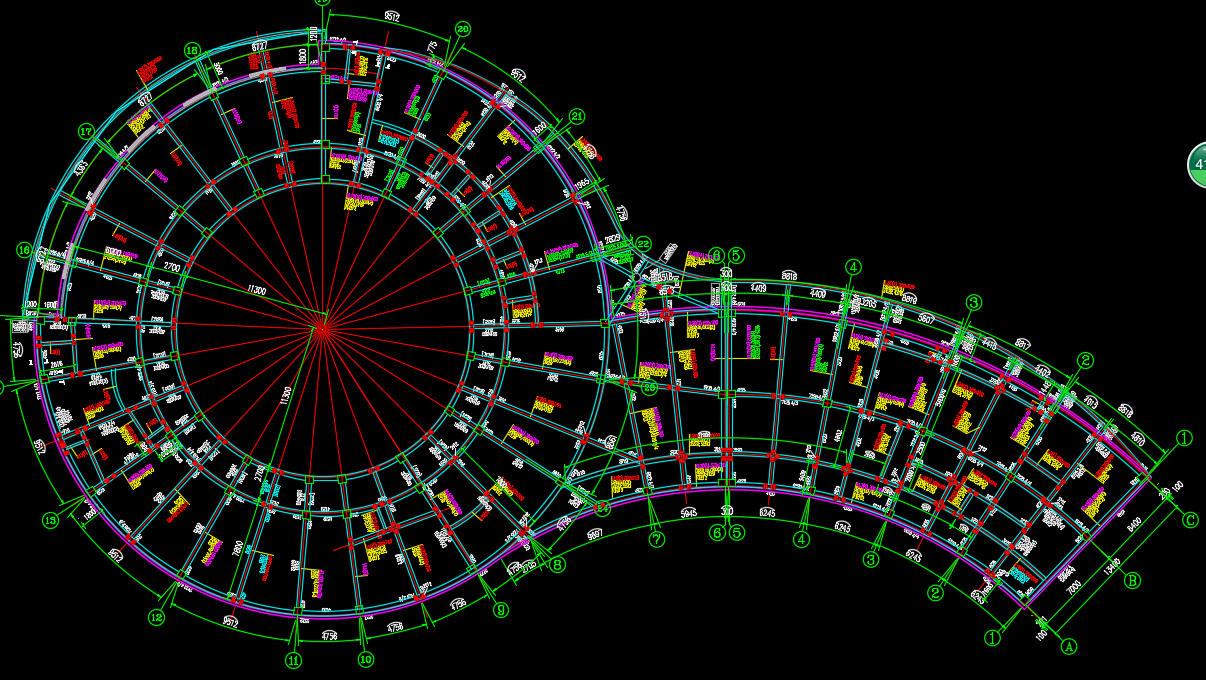

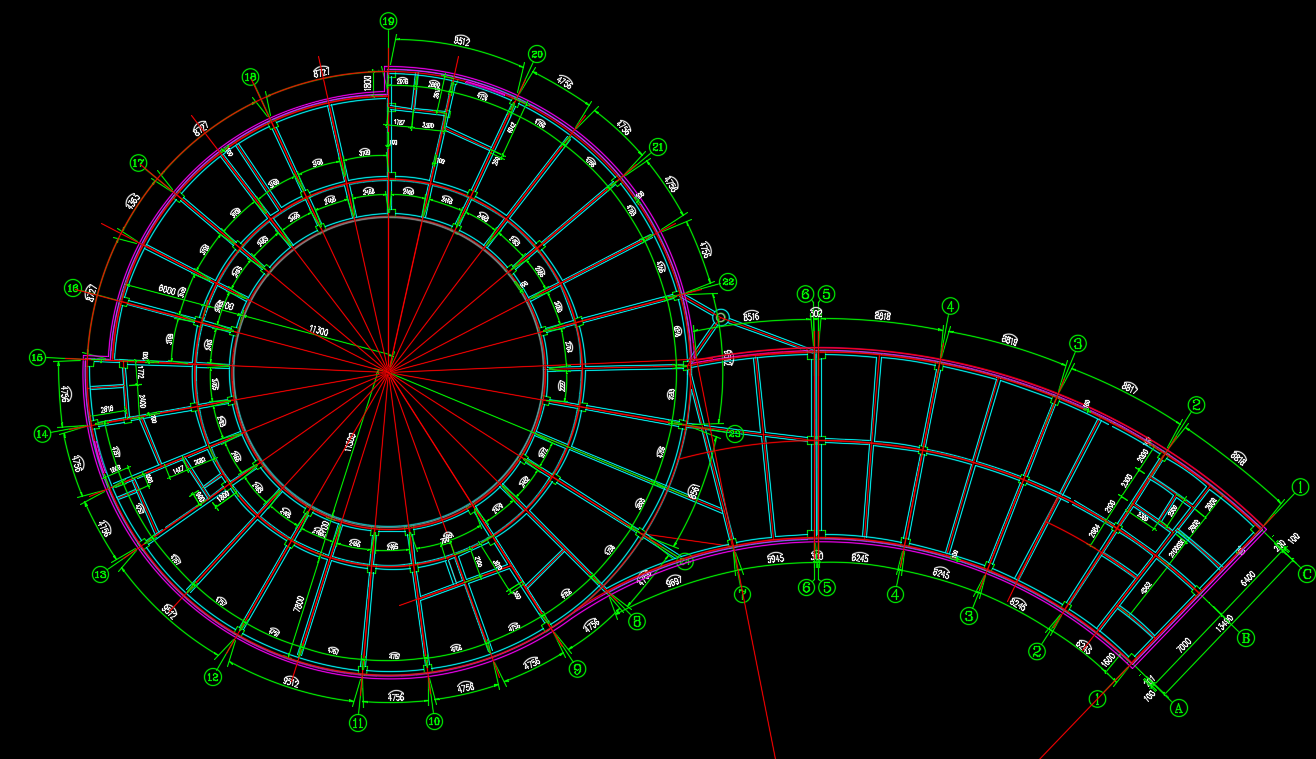

四层框架结构服务中心结构施工图纸(含招标文件)包括了柱(基础顶~5.350)布置及配筋图、柱(5.350~17.050)布置及配筋图、地梁布置及定位图、地梁布置及配筋图、底板布置及配筋图、标高5.350m处梁定位图、标高5.350m处梁布置及配筋图、标高5.350m处板布置及配筋图、标高9.850m处梁定位图、标高9.850m处梁布置及配筋图、标高9.850m处板布置及配筋图、标高13.450m处梁定位图、标高13.450m处梁布置及配筋图、标高13.450m处板布置及配筋图、标高17.050m处梁布置及配筋图、标高17.050m处板布置及配筋图等。
