棚户区改造高层住宅楼建筑施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-18
  • 资料类型:RAR
  • 资料大小:24.9 MB
  • 资料分类:建筑图纸
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:civilcn.com
棚户区改造高层住宅楼建筑施工图纸
本工程建筑面积10142.32平方米,其中架空层建筑面积570.41平方米(储藏室等半面积),住宅建筑面积9571.91平方米。
建筑层数.高度:地上架空层1层+住宅11层,建筑高度32.10米。
建筑结构形式为剪力墙结构,结构安全等级为二级,设计使用年限为50年,抗震设防烈度为七度。
本工程耐火等级为二级。

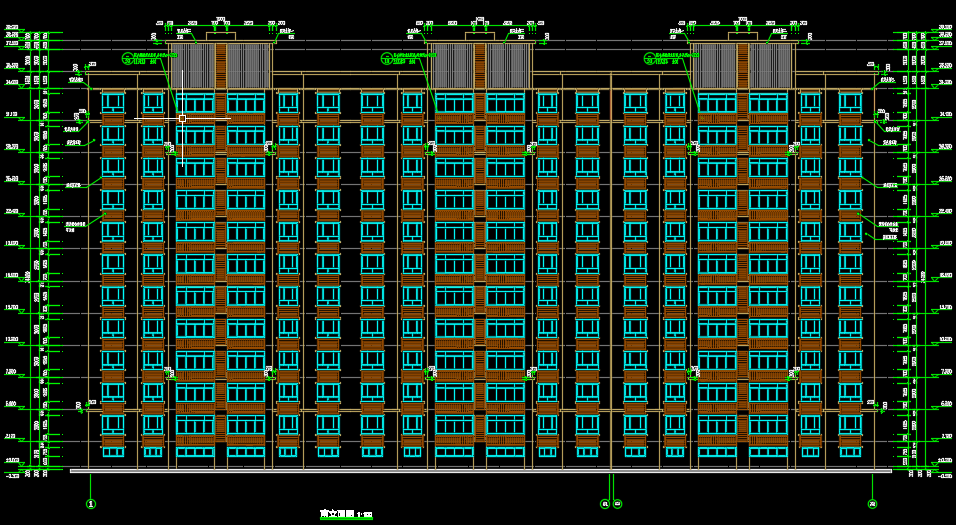

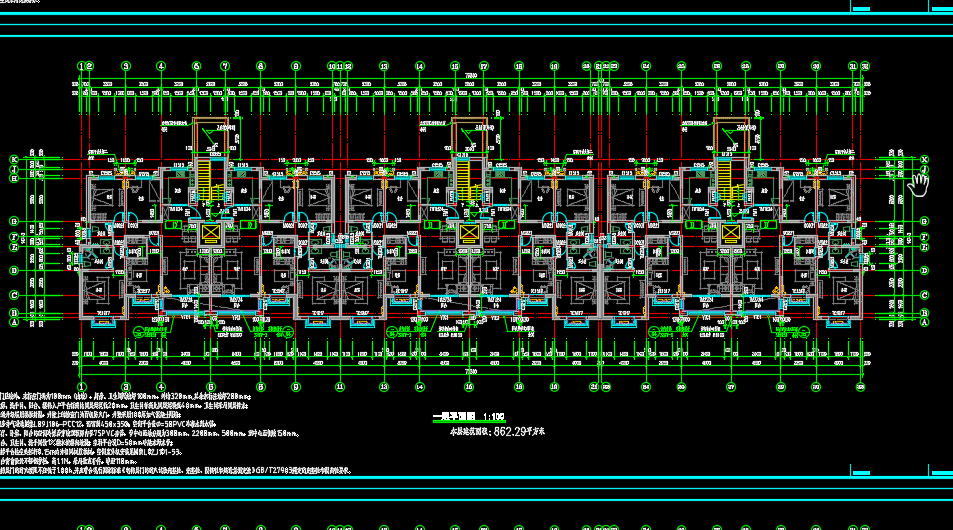

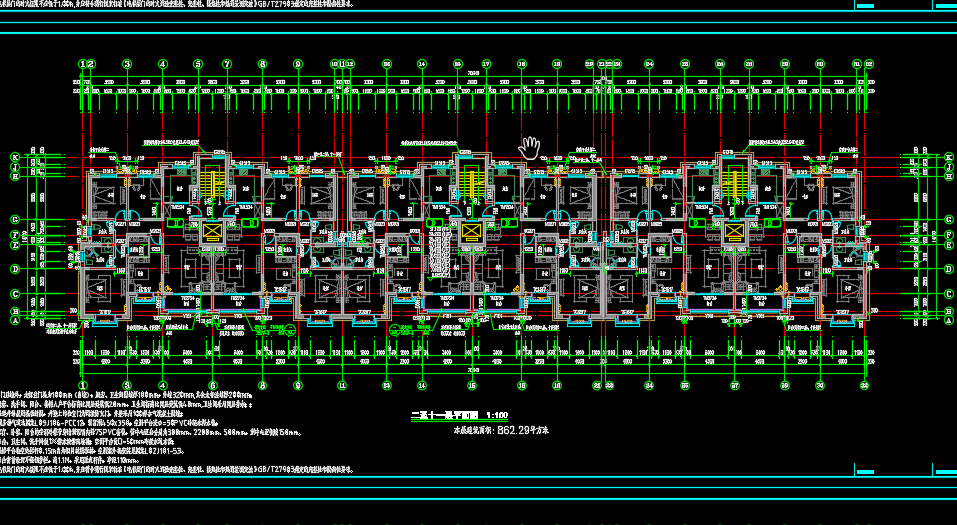

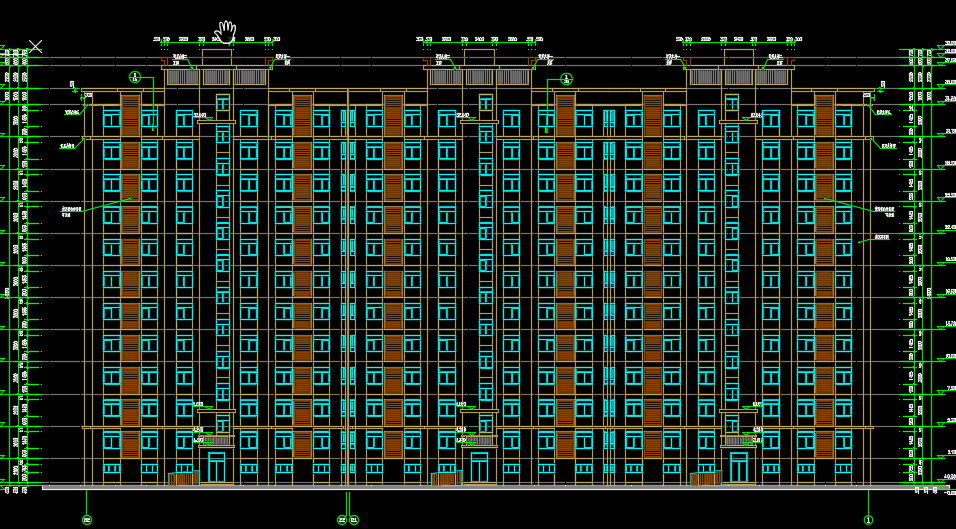

层平面图、标准层平面图、机房层平面图、项平面图、南立面图、北立面图、东立面图、1-1前面图、楼梯详围、门窗表大样图、墙体大样图、户型放大平面图、绿色建筑设计专篇
