商务中心高压新装线路供配电工程图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-28 08:07:15
  • 资料类型:RAR
  • 资料大小:42.6 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:civilcn.com
商务中心高压新装线路供配电工程图纸
本工程为XX商务中心配电工程。配电总容量:20000kVA。采用双电源供电。设置中心配电房1个,分配电房7个。其中中心配电房1个,配置7个分配电房,地下室B塔公寓配电间(ZB1)、A塔22层高区配电间(ZB2)、B塔25层高区配电间(ZB3)、B塔38F配电间(ZB4)、裙房商业、地下室车库配电间(ZB5)、地下室商业空调配电间(ZB6)、地下室办公空调配电间(ZB7)。由中心配电间新放10kV电缆2根WDZNYJY-3*95至(ZB1)地下室公寓配电间2台1000kVA变压器(1TM、2TM)的户内高压环网柜对其供电;由中心配电间新放10kV电缆2根WDZNYJY-3*120至(ZB2)A塔22层高区配电间2台800kVA(5TM、6TM)和2台1000kVA(3TM、4TM)变压器的户内高压环网柜(1进2出)对其供电;由中心配电间新放10kV电缆2根WDZNYJY-3*120至(ZB3)B塔25层高区配电间2台1250kVA变压器(7TM、8TM)的户内高压环网柜对其供电;由中心配电间新放10kV电缆1根WDZNYJY-3*95至(ZB3)B塔25层高区配电间1台1000kVA变压器(9TM)的户内高压环网柜对其供电;由中心配电间新放10kV电缆2根WDZNYJY-3*95至(ZB4)B塔38层高区配电间2台1000kVA变压器(10TM、11TM)的户内高压环网柜对其供电;由中心配新放10kV电缆2根WDZNYJY-3*120至(ZB5)裙房商业、地下室车库配电间2台1600kVA变压器(12TM、13TM)的户内高压环网柜对其供电;由中心配电间新放10kV电缆2根WDZNYJY-3*120至(ZB6)地下室商业空调配电间2台1250kVA(14TM、15TM)变压器的户内高压环网柜对其供电;由中心配电间新放10kV电缆2根WDZNYJY-3*120至(ZB7)地下室办公空调配电间2台1600kVA变压器(16TM、17TM)户内高压柜对其供电。
电缆敷设
1、竖井内高压,低压和应急电源的电器线路,相互之间应保持0.3m及以上距离或采取隔离措施,并且高压线路应设有明显标识。
2、电缆末端标注电缆规格,型号,电源,用途以及回路编号;
3、在同一条电缆沟或竖井内敷设多根电缆时,为了做到电缆按顺序配置,施放电缆前,应充分熟悉图纸。放电缆时,可先敷设长的,截面大的电源干线,再敷设截面小而又较短的电缆。每放完一根电缆,应随即把电缆标识牌挂好。
4、电缆在超过45°倾斜敷设或垂直敷设时防止下滑,应在每个支架上每隔2m用绝缘电缆卡子固定牢靠,交流单芯电缆或分相后的没相电缆固定用的夹具和支架,不形成闭合铁磁回路;水平敷设的电缆,在电缆首末两端及转弯,电缆接头的两端应加以固定。

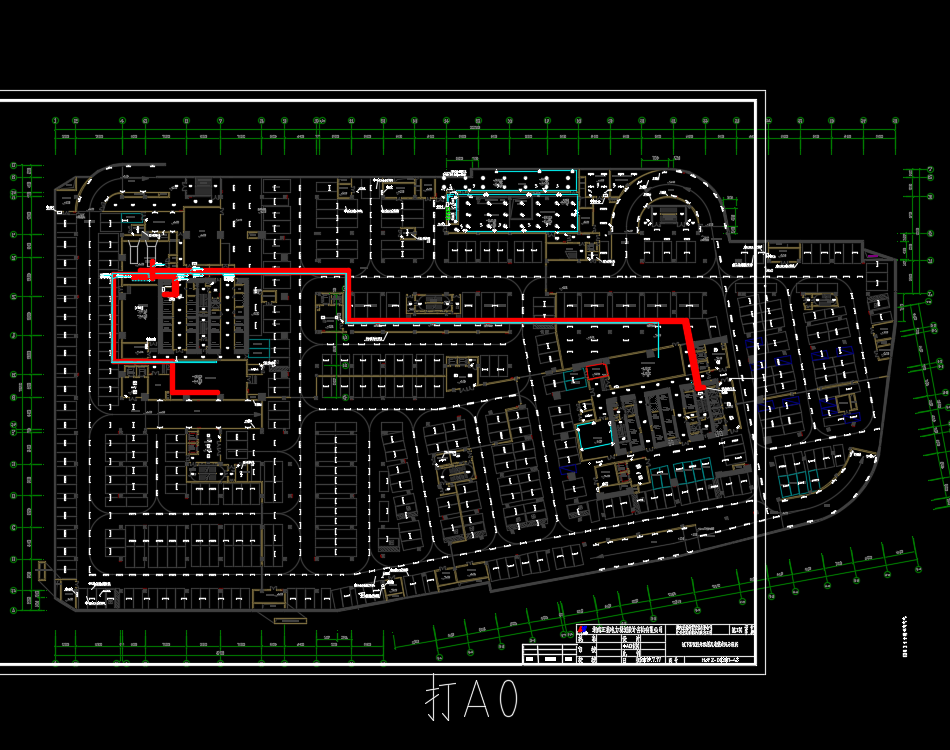

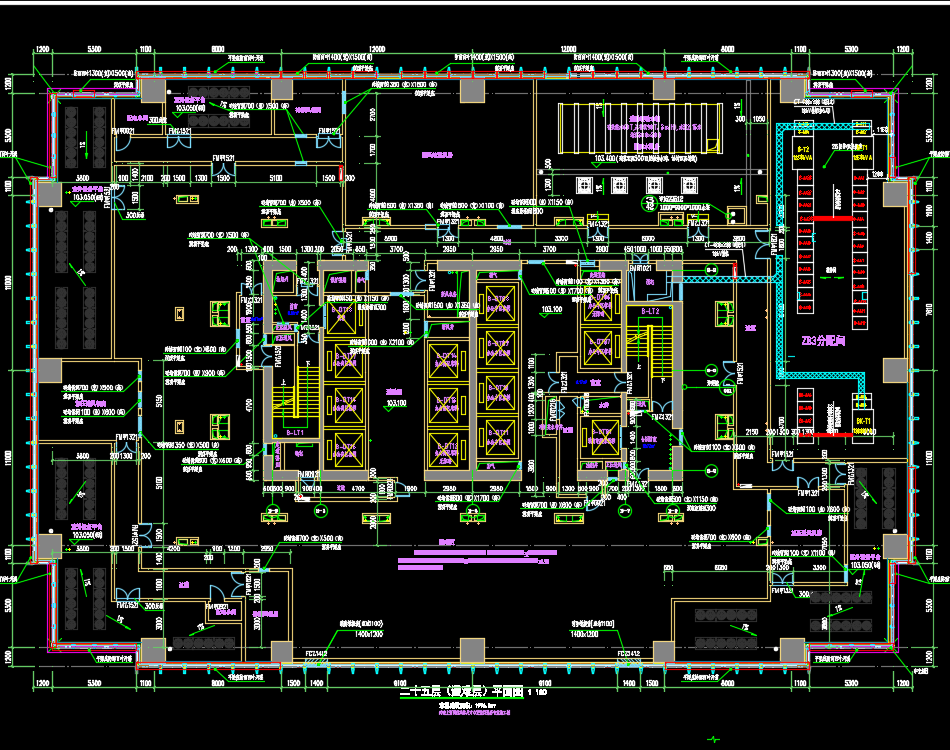

商务中心高压新装线路供配电工程图纸,包括:低压配电系统图、平面布置图、桥架母线平面图、接地布置图、照明布置图、电气一次接线图、配置接线图、照明平面布置图、电缆桥架走向示意图等
软件截图
  • 商务中心高压新装线路供配电工程图纸
  • 商务中心高压新装线路供配电工程图纸
  • 商务中心高压新装线路供配电工程图纸
