四层现浇钢筋混凝土框架结构广场电气施工图纸(含智能化)
本工程地下为一层,地上为四层;建筑高度为:23.8米(建筑板顶标高);总建筑面积:121900平方米,其中地上建筑面积:102700平方米,地下建筑面积:19200平方米。建筑性质:商业综合体、超市、地下汽车库、设备用房等。建筑类别:设计等级一级,使用年限为50年,抗震设防烈度为6度。耐火等级:耐火等级一级。建筑结构形式:现浇钢筋混凝土框架结构;基础形式。本工程的业态布置为:地下一层为汽车库和设备用房;一层为零售集合店、次主力店及室内步行街内铺;二层为超市、电器及室内步行街内铺;三层为超市、电玩城及室内步行街内铺;四层为影城和商管用房;五层为影院机房。
设计范围:
1.本设计包括红线内的以下电气系统:
1)高、低压配电系统(含开闭所设计);
2)电力配电及控制系统;
3)照明配电及控制系统;
4)防雷保护、安全措施及接地系统;
5)火灾自动报警及消防联动控制系统。
2.与其他设计分界界面:
1)电源设计分界点:开闭所进线柜开关上端口;
2)室内精装修部分(如超市、步行街)照明详见专项设计,本设计按内装设计要求预留电源;
3)室外建筑夜景照明详见专项设计,本设计按照夜景照明设计要求预留电源;
4)室外景观环境照明详见专项设计,本设计按照室外景观环境照明设计要求预留电源;
5)弱电智能化详见专项设计,本次设计只负责弱电主机房、弱电竖井以及地下一层主干线的路由。
供电电源
本工程供电电压等级为10kV,由周边市政电网两个不同区域的35/110kV变电站,引来两路独立的10kV双重电源供电,采用电缆由室外穿管埋地方式引入设在红线内的开闭所。两路10kV电源同时工作,互为备用。任一路电源都能承担全部一、二级以上负荷供电。
本工程设1个开闭所、3个变电站(分别是物业变电站1、物业变电站2和超市变电站),变电站均位于地下一层。物业变电站1和超市变电站均由开闭所接引两路10kV双重电源,物业变电站2的两路10kV电源接自物业变电站1的高压柜不同母线段。
本工程预留自备柴油发电机组(1350kW),发电机组可在15S内完成自启动,30s恢复供电,为消防负荷提供第三个电源。柴油发电机组是否设置,需根据项目当地主管部门要求确定。此外对于以下重要负荷还要考虑第三电源,采用以下方式解决:
1)火灾自动报警系统、保安监控系统、商业营业收银机以及托管机房、慧云机房等采用设备自带UPS,UPS电源柜厂家自理。
2)设置EPS及铬镍电池为应急照明供电,时间为60min(当设置柴油发电机组作为备用电源时,EPS供电时间不小于15min)确保人员疏散。
四层现浇钢筋混凝土框架结构广场电气施工图纸,包括:高压配电系统图、低压配电系统图、大样图、配电干线图、电气火灾监控系统图、配电箱系统图、电力平面图、照明平面图、防雷平面图、基础接地平面图、配电平面图、火灾自动警系统图、火灾自动报警平面图等

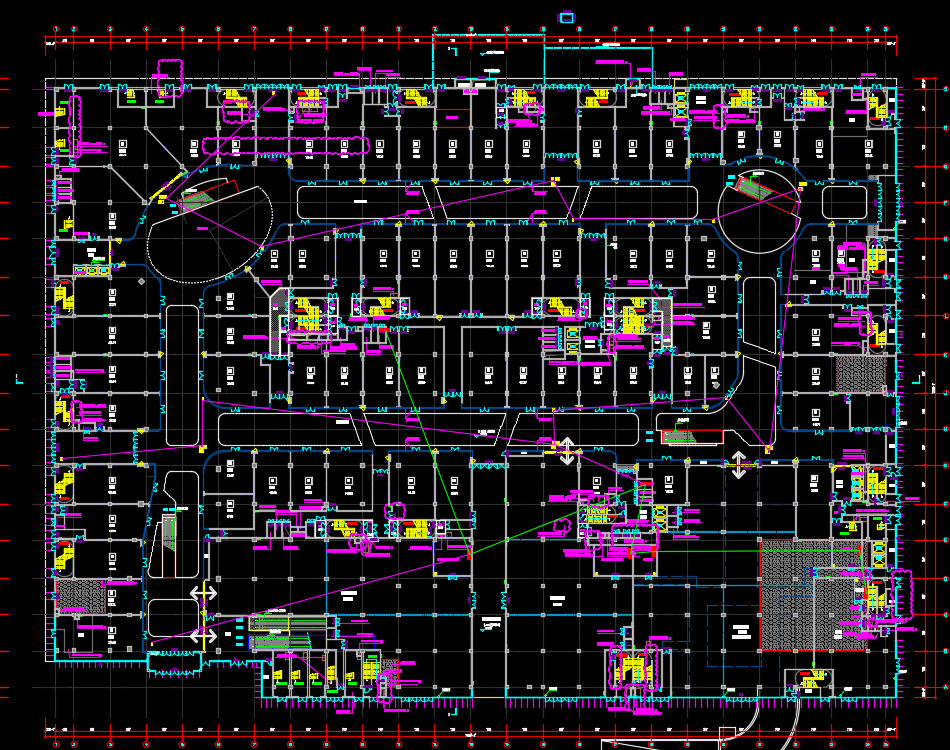

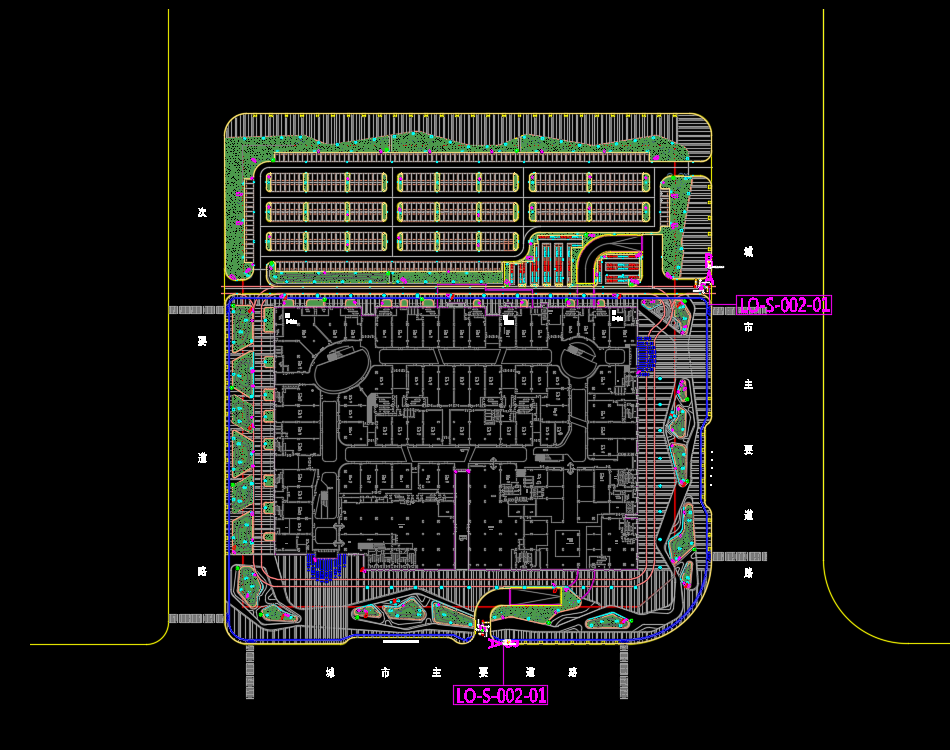

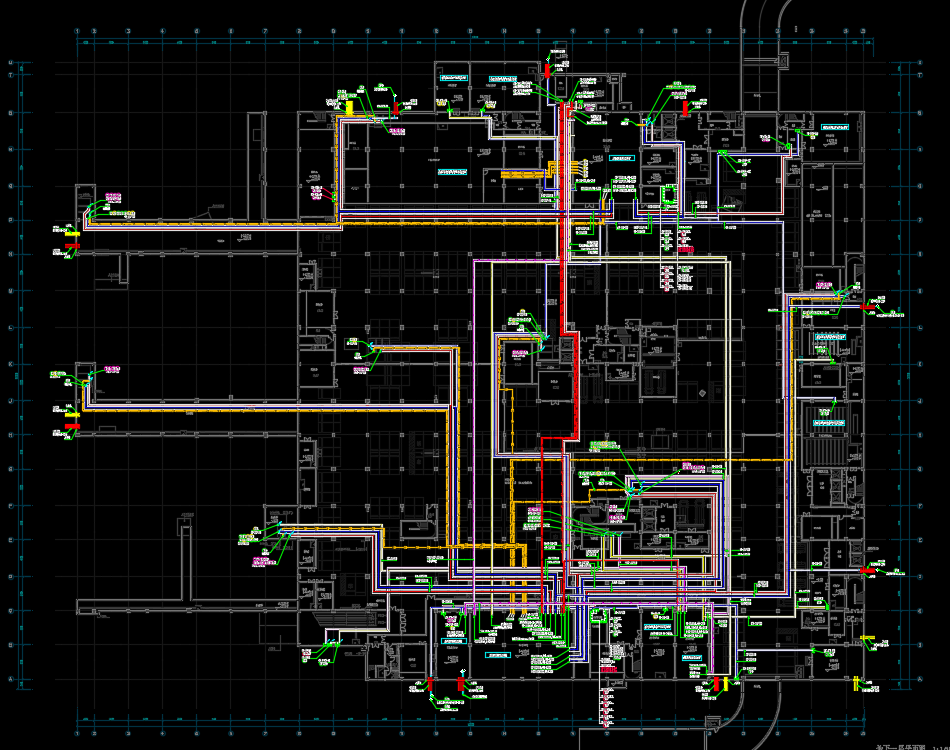

软件截图
