本工程为XX中学项目，位于XX与XX交界处西南侧。本项目总建筑面积54552.00平方米，建筑高度为23.95m米，其中包含教学用房，行政办公用房，文体楼用房,地下车库及设备用房；本工程设全埋附建式平战结合使用人防地下室,位于地下一层。
设计范围
1、本设计包括红线内的以下内容:
1.1. 高、低压变配电系统；
1.2. 动力配电系统；
1.3. 照明配电系统；
1.4. 建筑物防雷、接地系统及安全措施；
1.5. 人防电气设计（说明详见人防设计说明）;
2、与其它专业设计的分工:
2.1. 本工程的室外环境照明、大楼泛光照明均由相关专业公司设计，本设计仅预留电源。
2.2. 本工程的弱电间、监控中心、消防控制中心、电梯设备用电由相关专业公司设计，本次设计仅预留配电箱并预留用电量。
2.3. 本工程中需要二次装修的场所，按照二次装修设计，本次设计仅预留配电箱并预留用电量。二次装饰设计时照明负荷及应急照明容量不能超过本设计预留的值。照明功率密度不能大于“强条”规定值。
2.4. 本工程高压进线在建筑红线外的线路设计不在本设计范围内。
动力配电系统：
1. 低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。其中二级负荷的消防负荷采用双电源供电并在末端自投互投,双电源自投采用自投不自复的方式。三级负荷采用单电源供电。
2. 本工程30kW及以下的电动机采用全压启动方式；30kW以上电动机采用星-三角启动。
3. 排水泵采用液位传感器就地控制。
4. 空调机、新风机、排风机、送风机等采用就地手动控制或两地控制。
5. 消防用电负荷设备：消防负荷配电回路及消防动力电源回路的过载保护只报警，不跳闸。但其中消火栓泵、喷淋泵当第一台过载时跳闸报警，第二台过载时不跳闸但报警。
设备选型及安装
1. 变压器参考SCB10干式变压器设计，设强制风冷系统及温度监测及报警装置，外罩防护等级不低于IP20。
2. 高压选用KYN28-12型中置柜，低压选用GCK型抽屉柜。
3. 柴油发电机组为应急自启动型，应急起动装置及相关成套设备由厂家成套供货。机房的进、排风条件，基础在订货前由厂家配合土建审核，保证满足机组的正常运行。散热器及机房消音处理、烟气排放处理等由厂家负责完成，保证达到《社会生活环境噪声排放标准》(GB-22337-2008)及烟气排放标准等相关环保的要求。

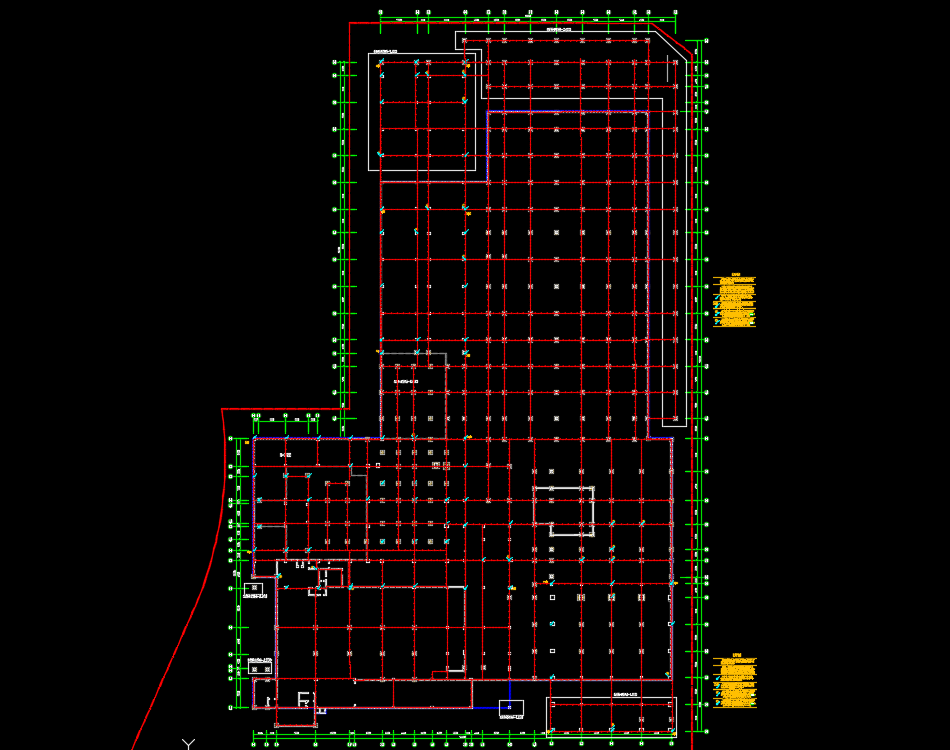

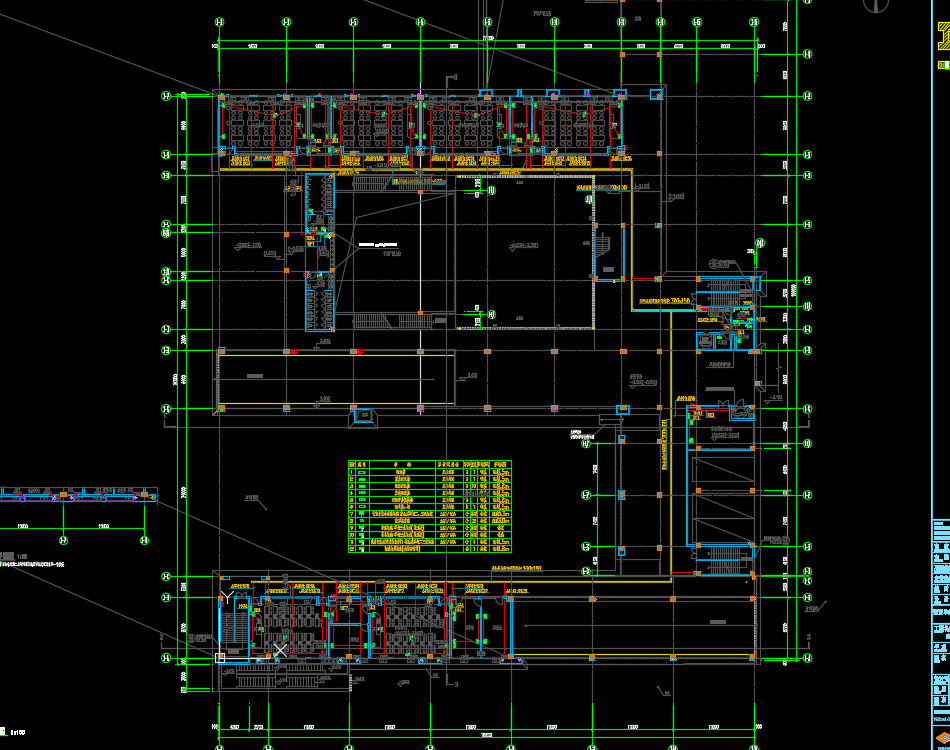

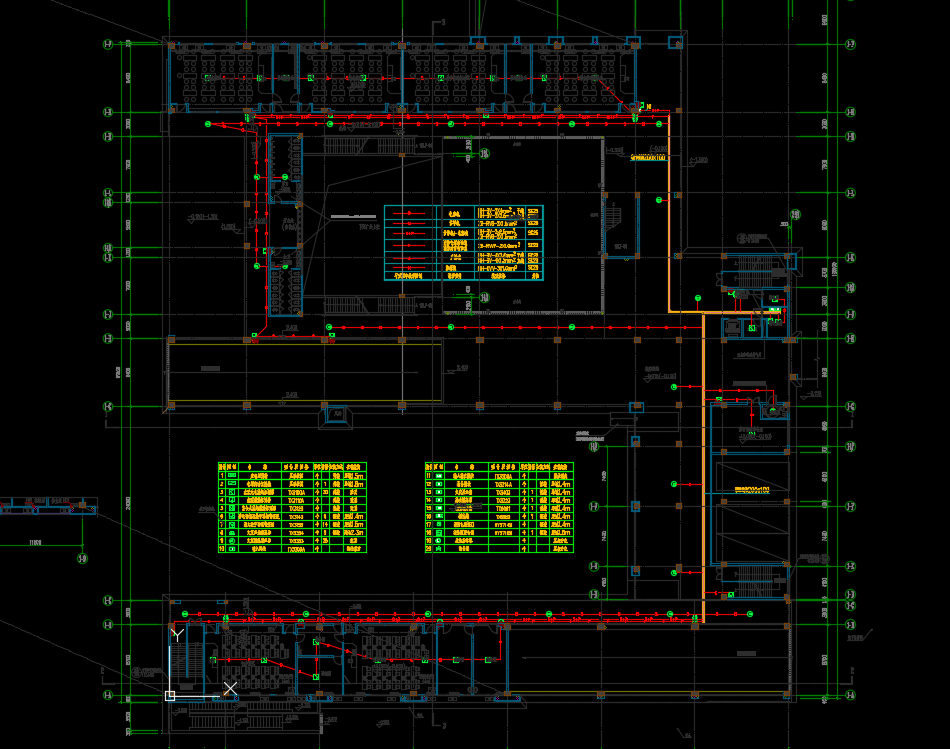

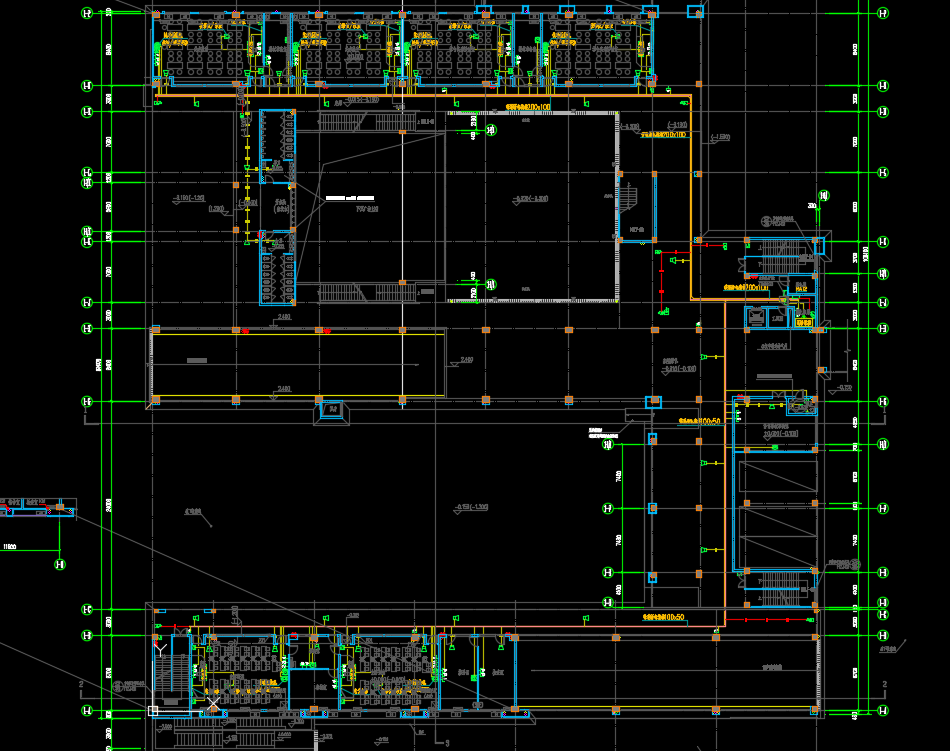

某中学新建校园工程电气施工图纸，包括：配电箱系统图、强电平面图、基础接地平面图、弱电平面图、动力平面图、照明平面图、消防平面图、人防系统图等
