设计范围
本子项设计包括以下电气系统：
10/0.4KV变配电系统、380/220V配电系统，照明、动力系统，接地系统、等电位联接（兼作防雷等电位）及安全措施、电气火灾监控系统、消防电源监控系统。
低压配电线路保护
低压主进线断路器按二段式保护设计，设过载长延时、短路短延时保护脱扣器,并暂保留接地故障保护功能，当高压侧三相过电流保护兼作低压侧接地故障保护其灵敏度不够时启动此功能。由变配电室配出的线路保护则根据其负荷性质及电缆长度、规格对断路器进行不同的整定：
1 非消防负荷：较短的线路，设过载长延时和短路瞬时脱扣；对于较长的线路，设过载长延时和短路瞬时（或短路短延时）脱扣,调整断路器Ir3或Ir2脱扣电流倍数以满足末端单相接地故障保护的灵敏度要求。短延时脱扣器用以保证上下级选择性要求。
2 消防负荷：设过载报警（不跳闸）和短路瞬时脱扣，接地故障保护同上。当消防负荷过载时，由数显表提供过载信号至消防控制室。短路保护和接地故障保护同非消防负荷。
3 线路末端电动机负荷：短路瞬时脱扣按躲过配电线路的尖峰电流进行整定。
消防专用电话系统
消防专用电话系统采用多线制。在消防控制室内设置消防专用电话总机，除各层的手动报警按钮带消防对讲电话插孔外，在变配电房、发电机房、消防水泵房、主要通风和空调机房、排烟机房、消防电梯机房等处设置消防专用电话分机，专用电话分机安装高度为底距地1.3m。并有区别于普通电话的标识。在消防控制室内设有直接报警的外线电话。

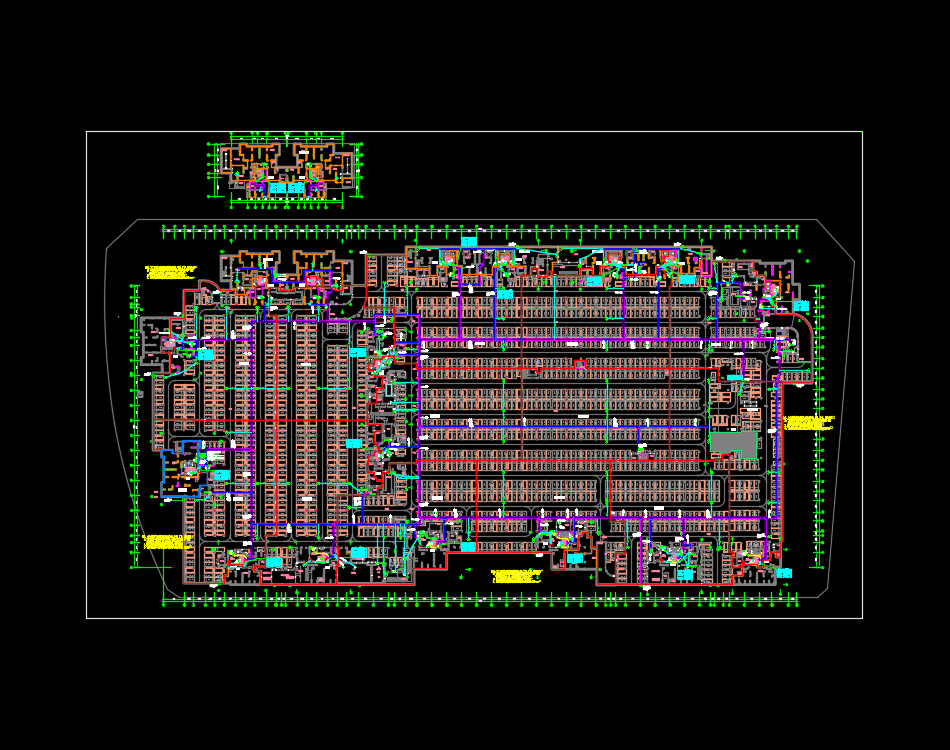

某住宅地下室电气施工图纸，包括：10KV高压配电系统图、低压配电系统图、竖向干线图、配电箱系统图、动力平面图、照明平面图、接地平面图、火警平面图、联动平面图、弱电平面图、干线平面图、消防系统图、弱电系统图等
