项目建设用地总面积16373.8平方米,总建筑面积27167.6平方米,建筑最高高度30米。1#楼(居委会、邮政支局)、2#楼(社区医院、菜场、健身活动室等)、地下室(设备用房、车库兼人防)。1#楼为二类高层建筑、2#楼为多层建筑,其中社区医院非综合医院(不设病床),仅为普通门诊社区卫生服务医院。1#楼与2#楼均为一般环境。
设计范围:
本工程设计具体内容包括:
1)高、低压供配电系统;
2)照明、动力、空调配电;
3)防雷与接地系统;
4)漏电火灾报警系统;
5)消防电源、防火门监控系统等
室内二次装修属于专项设计范围,本次设计装修区域电气仅预留至该区域电气分箱。有特殊设备的场所(如:景观照明、电信机房电力等),本设计仅预留配电箱,具体由专项设计单位提供设计。由于本项目土建性质,所有电气管线预埋需等二次装修图纸业主确认后进行施工。
导线选择与敷设
1、消防内容见“电气设计施工说明(消防专篇)”。
2、室内导线的绝缘强度不小于交流450/750V;室外导线、电缆的绝缘强度不小于交流600/1000V。由室外引入或引出至室外导线保护管均采用镀锌钢管。
3、除图中注明外,照明回路导线穿管要求:2~4根用管径20、5~8根用管径25;±0.0以下的线管均采用SC钢管,其壁厚不小于2.0mm、其余电线管其壁厚不小于1.5mm。
4、线路长度过长时应遵照相关施工规范增加过路接线盒或增加管径,管线过沉降缝、伸缩缝应采取相应保护措施。
5、照明分支回路采用导线穿管在楼板内暗敷。插座回路采用导线穿管在楼板内或埋地、沿墙暗敷。空调室内机、风机盘管至其开关本设计预留SC20管,线型规格由相关供应商提供。

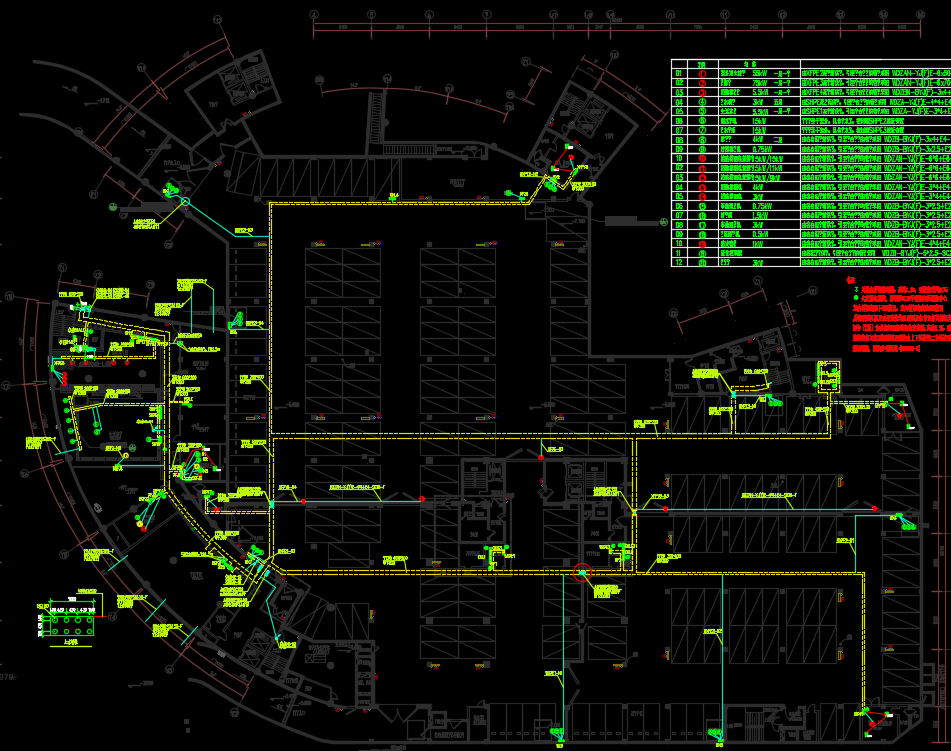

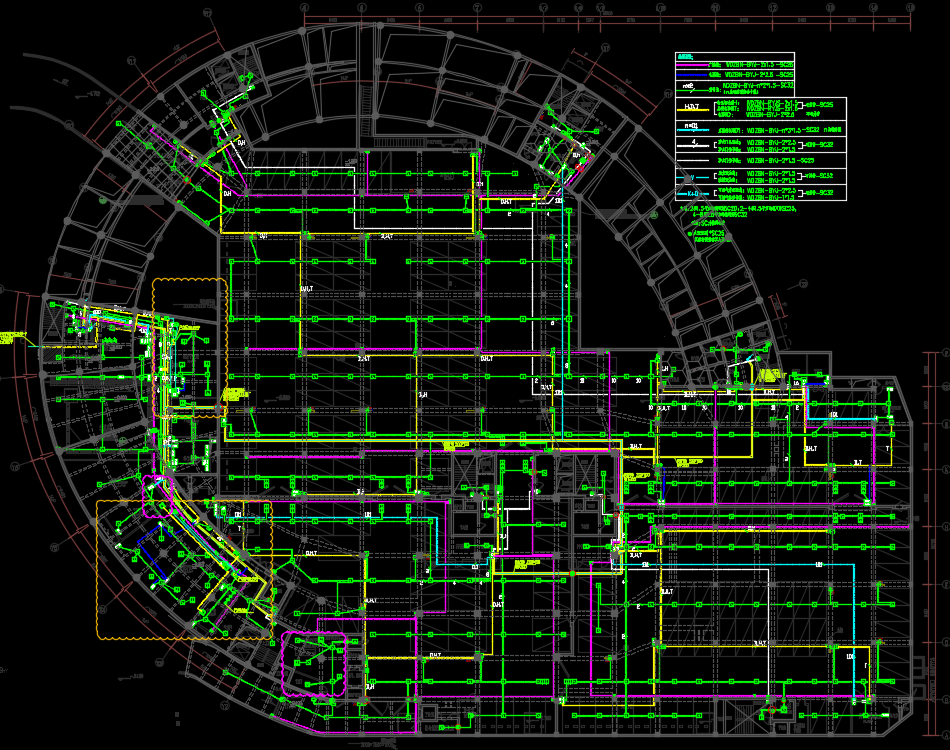

2.7万平综合服务中心电气施工图纸,包括:低压配电干线图、智能防雷预警系统图、10KV高压系统图、低压配电系统图、配电系统图、火灾自动报警系统图、电力平面图、照明平面图、电力平面图、基础接地平面图、屋顶防雷平面图
