房地产开发占地面积37002.17平方米，总建筑面积180793.32平方米。其中修建住宅建筑面积120510.70平方米、商业建筑面积9609.00平方米、地下室建筑面积57309.32平方米、其他配套建筑面积2168平方米等。本项目由地下车库、商业及高层住宅等组成。本次出图范围为A-2/3号楼塔楼部分。其中，A-2/3号楼为一类高层居住建筑，建筑高度为78.55米；地下车库为I类地下停车库。电气设备房布置位置：消防控制室位于车库负一层；在地下一层设变电所，由市政引来一路10KV中压电源作为常供电源，另设柴油发电机作为备供电源，满足一、二级负荷供电要求。
设计范围：
（一） 本设计范围包括：
1、0.4/0.23kV配电系统；
2、照明系统；
3、火灾自动报警系统；
4、防雷、接地及安全系统。
（二） 本设计不包括内容：
10/0.4kV变配电系统、楼宇自控、安防及车库管理等弱电系统，由业主另行委托设计完成。
负荷等级：
本项目为I类汽车库，地上部分1#楼为一类高层，疏散照明、消防潜污泵、消防风机、防火卷帘、消防泵、消防电梯、火灾自动报警系统等消防负荷为一级负荷，疏散楼梯间照明、非消防潜污泵、生活水泵、走到照明及客梯为一级负荷。
其余负荷均为三级负荷。
从室外引入一路市政10KV电源至配电房，满足本项目常用电源，在柴油发电机房设柴油发电机组，作为备用电源。柴油发电机组处于常备启动状态，当市电故障时，柴油发电机组在15S内自启动。机组与市电连锁，不得与其并列运行；当市电恢复时，机组自动退出工作，并延时停机。柴油发电机组的安装、调试应由机组厂家配合供电部门完成。（柴油发电机房建筑已防水措施）机房内设置储油间时，其总储存量不应大于1立方米，储油间应采用耐火极限不低于3.00h的防火隔墙与发电机间分隔，确需在防火隔墙上开门市，应设置甲级防火门。
设置在建筑内的锅炉、柴油发电机，其燃料供给管道应符合下列规定：
a.在进入建筑物前和设备间内的管道上均应设置自动和手动切断阀；
b.储油间的油箱应密闭切应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀，油箱的下部应设置房子油品流散的设施。

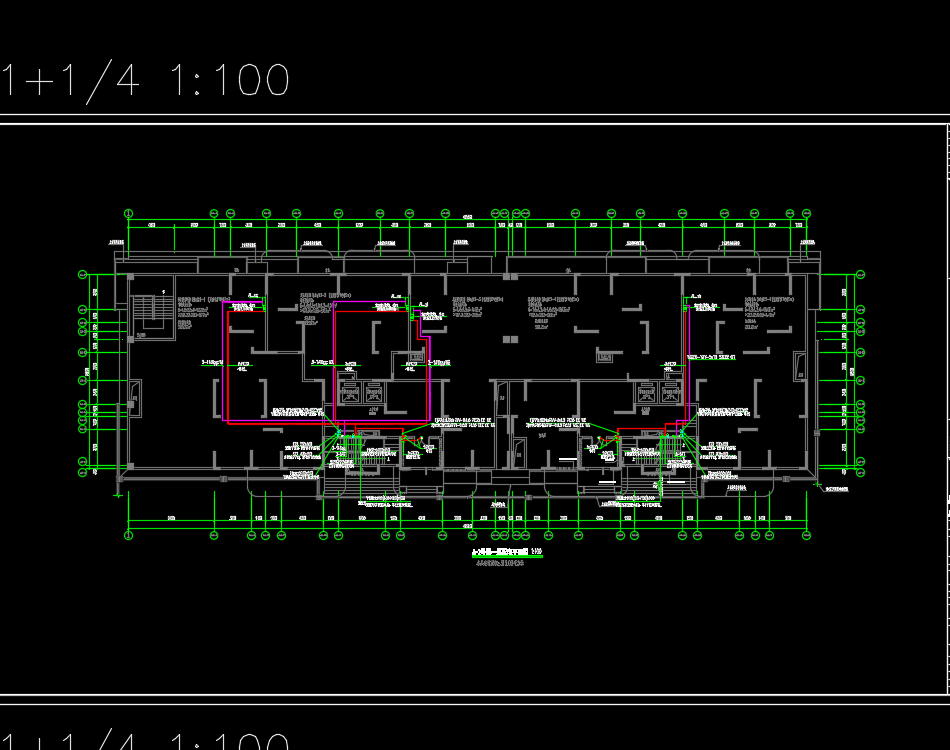

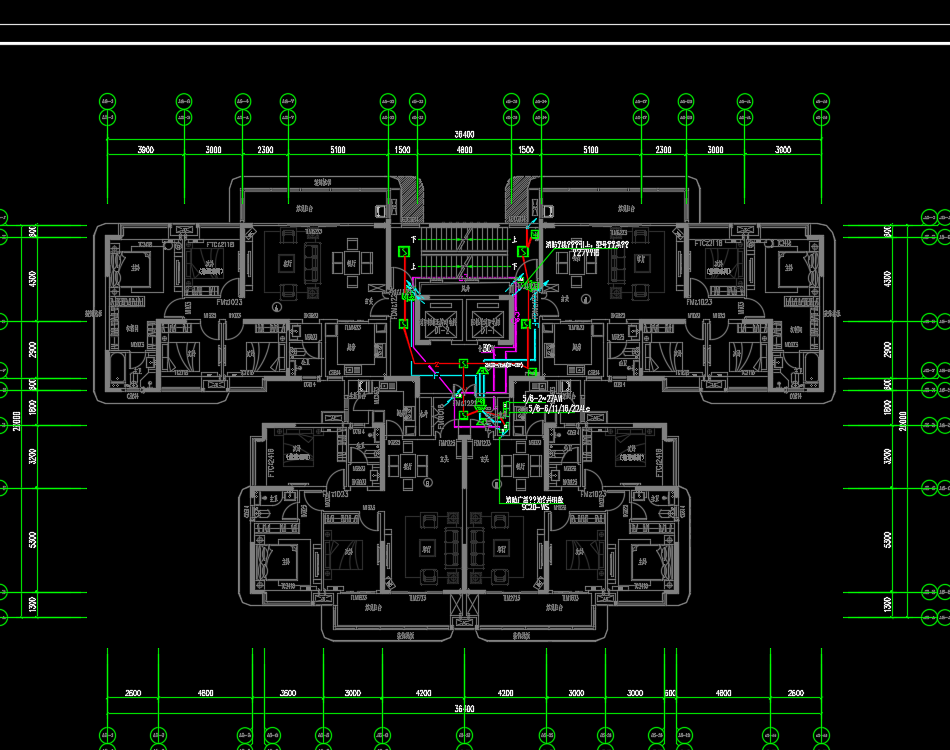

某公馆社区电气施工图纸，包括：照明平面图、竖向配电干线系统图、配电箱系统图、照明系统图、火灾自动报警系统图、电气火灾监控系统图、消防设备电源监控系统图、配电平面图、照明平面图、防雷平面图、火灾报警平面图等
