本工程为XX有限公司车间一（装修变更），内部隔断调整，建筑面积11217.2平方米,地上3层，建筑高度19.15米,建筑耐火等级为二级，火灾危险性分类为丙2类,属于人员密集型场所，建筑结构形式为混凝土框架结构，室外消防用水量40L/S.
设计内容:
本套电气施工图设计内容为:AC220/380V配电系统;电气照明;空调配电;应急照明;火灾报警及消防联动;建筑物防雷系统;弱电仅预留总箱及各楼层分箱，由专业公司二次设计。
厂区道路照明:
1. 厂区主干道照明采用10米高单挑路灯,支路照明采用5米高单挑路灯，沿道路单侧布置,路灯距道路边缘0.5米,主干道路灯安装间距约30米，支路路灯安装间距约15米;当与其他管线交叉或重叠时，应采用钢管保护，可适当改变走向。
2. 路灯光源采用高压钠灯，要求灯具功率因数应不小于0.9(如达不到此值,灯具供货商应采取补偿措施,以满足设计要求)。灯具防护等级不低于IP54。
3. 厂区路灯照明箱设在变电所内，并应能手动控制,照明时间为全夜。
4. 道路设计照度值为8Lx,LPD值为0.5W/平方米。
5. 道路照明线路采用YJV型电缆,从变电所引出后穿HDPE管埋地敷设,埋设深度为室外整平地面下0.8米,电缆穿越道路时应穿钢管保护.当电缆管线与其它管线交叉时,应采用钢管保护，可适当改变标高或走向,并做好电缆标志。
6. 路灯配电系统的接地形式为TN-S制,可触及的金属灯杆等金属照明设备均应与PE线可靠连接。

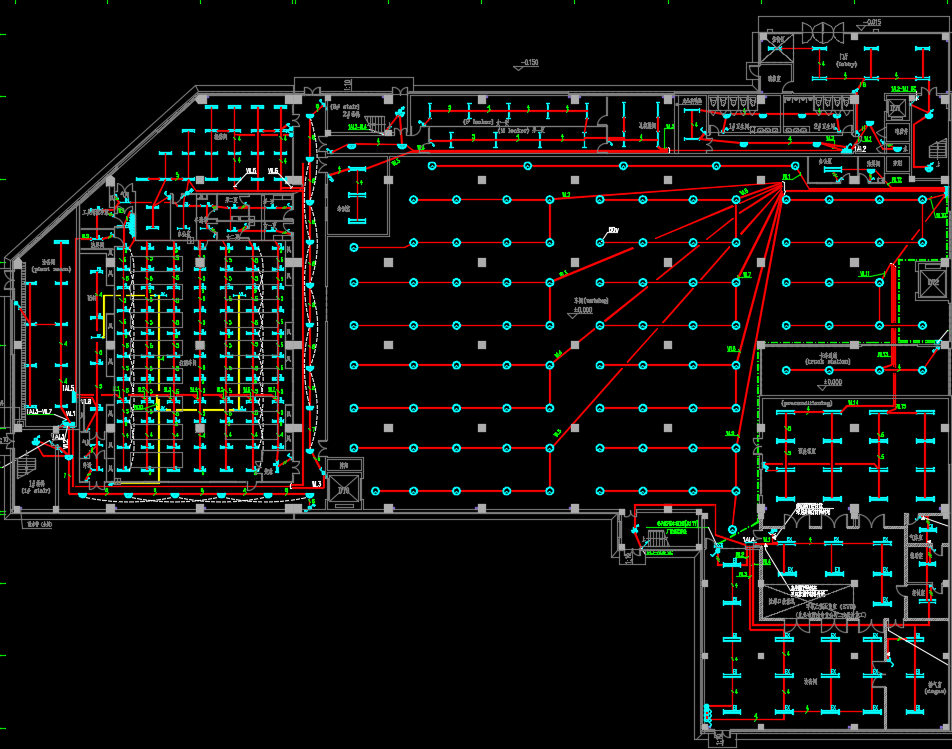

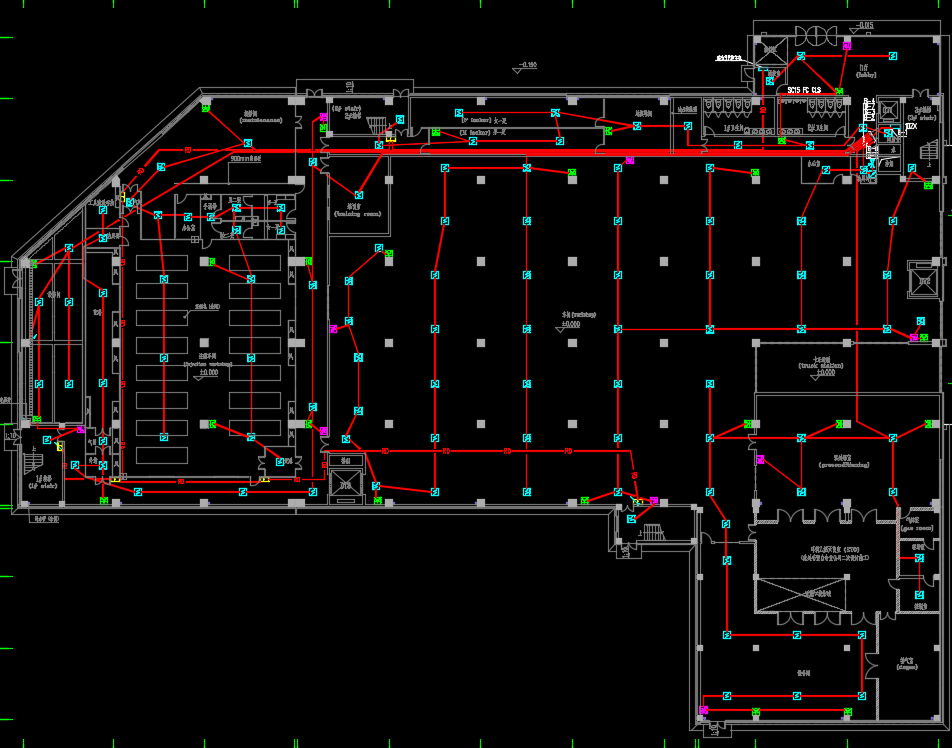

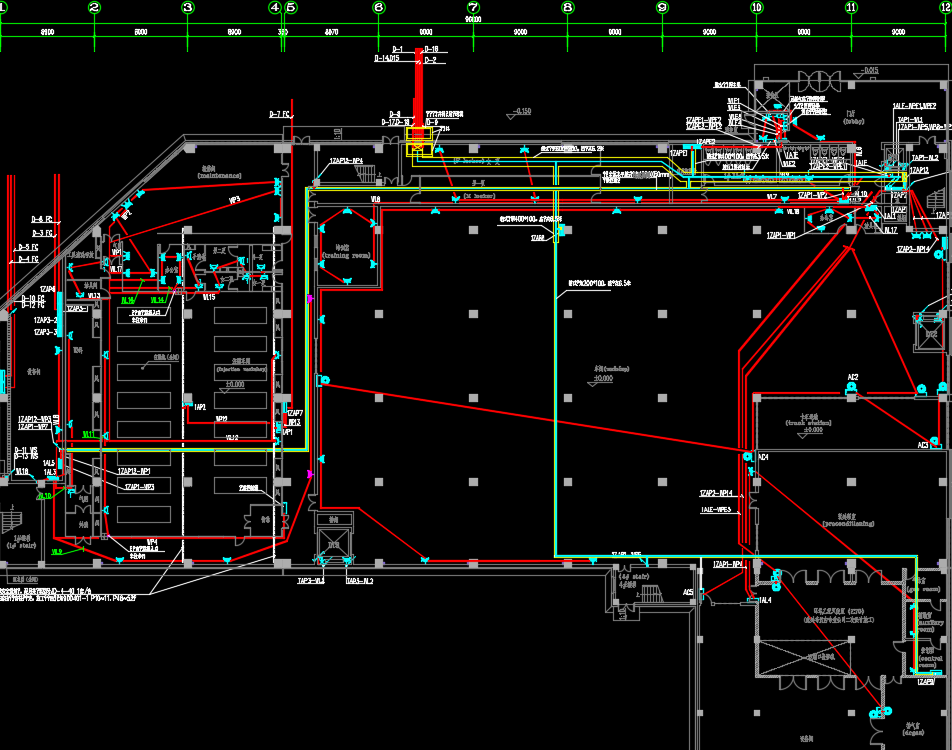

三层混凝土框架结构医疗器械厂房电气施工图纸，包括：道路照明总平面图、配电系统图、火灾报警干线图、火灾报警系统图、配电平面图、插座平面图、照明平面图、应急照明平面图、空调配电平面图、弱电平面图、屋顶防雷平面图等
