四层博物馆消防弱电智能化专项图纸(含PDF版、招标文件)
项目建设用地总面积16600㎡,总建筑面积17246.99㎡。其中博物馆及附属用房建筑面积13787.37㎡,地下停车场及设备用房建筑面积3459.62㎡。安装工程建筑面积17246.99。装饰工程建筑面积13787.37㎡。展陈布置建筑面积10000㎡。配套基础设施包括:室外配电工程、室外景观及绿化工程86666.6㎡、室外道路工程1000㎡、室外照明工程、室外挡墙工程2300㎡、室外平场及土石方工程。建筑层数为地上4层,地下一层。建筑高度23.80米。项目建设内容为博物馆主体及附属用房、地下停车场及设备用房、装饰工程、展陈布置及配套技术设施等。
信息设施系统:
1 通信接入、电话交换、信息网络、综合布线系统
1.1 在地下一层设置弱电间兼进线间,承接由市政通信管网引来的线缆。
1.2 本项目的电话交换系统由运营商引入语音中继线(容量待运营商据话务量核定)
1.3 本项目的信息网络系统为局域网,另由运营商引入多芯单模光纤作为本地局域网与外网交互的通道,通过园区的核心数据管理系统引数据光纤至楼层交换机。本项目信息网络系统采用星型拓扑结构,组成千兆位以太网,实现与互联网连接及局域网内部连接。系统采用三层网络结构,包括主干(核心)层、汇聚层和终端接入层三个层次。网络连接部件主要包括网络适配器(网卡)、交换机(集线器)和路由器。
1.4 本项目综合布线系统的设计满足建筑物内信息网络与通信网络的布线要求。
四层博物馆消防弱电智能化专项图纸,包括:平面图、立面图、火灾自动报警平面图、综合布线系统图、弱电平面图、有线电视系统图、视频安防监控系统图、有线广播系统图、建筑设备监控原理图等

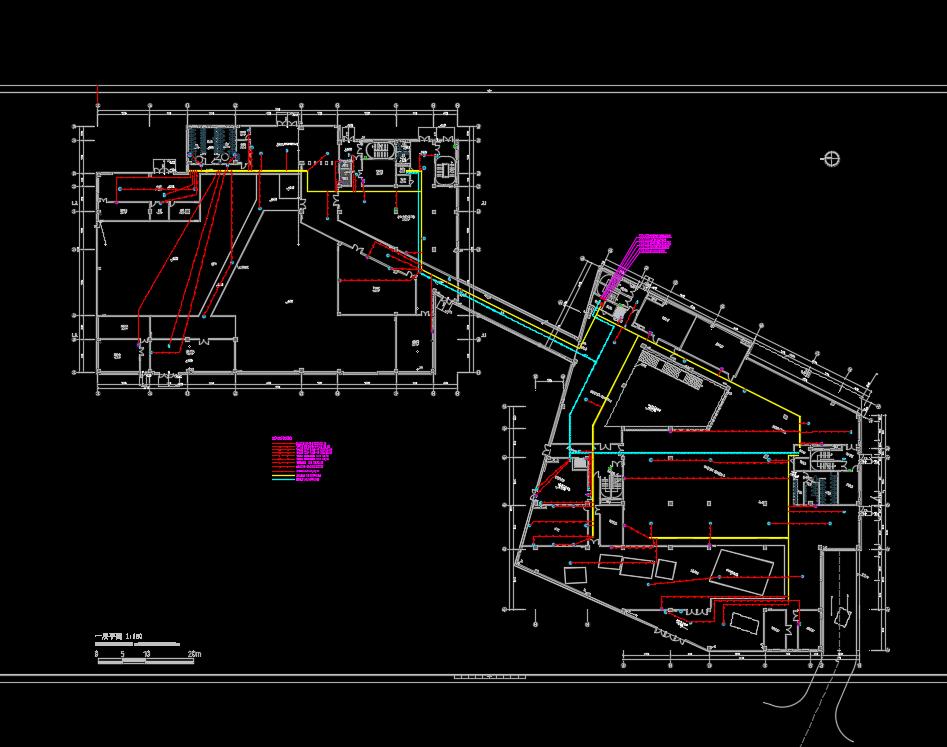

软件截图
