项目占地面积3000平方米,新建业务用房2500平方米,总建筑面积2508.42m2;本栋建筑为多层公建,共3F,建筑总高度11.70m。结构形式为框架结构,现浇混凝土楼板。床位18张,建设污水处理、配电房、医疗垃圾暂存点及其他附属设施。水源由市政供水管直接供给,市政供水压力约为0.35MPa.
设计范围:
本设计范围在地块红线以内该建筑的室内、外给排水及消防设计。

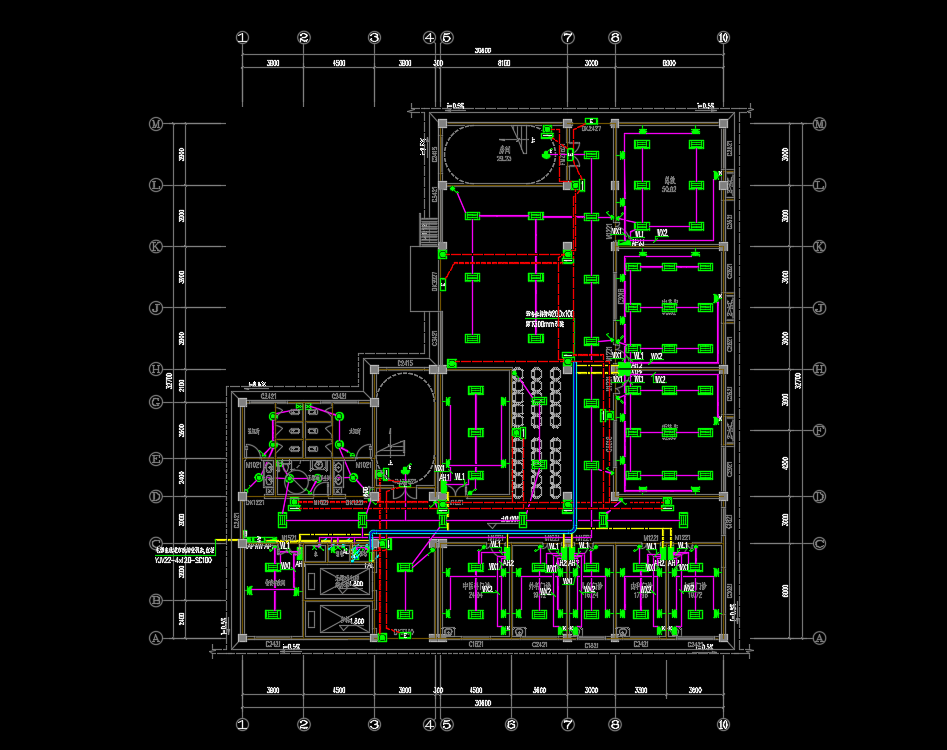

三层框架结构医疗配套建筑电气施工图纸,包括:给排水总平面图、给排水平面图、消火栓平面图、消防平面图、给排水原理图、消防系统原理图、给排水大样图、给排水系统图、配电系统图、弱电系统图、电气平面图、弱电平面图、防雷平面图、接地平面图等
