框架结构农村安置房电气施工图纸(含招标文件)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-04 08:00:05
  • 资料类型:RAR
  • 资料大小:8.23 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:civilcn.com
框架结构农村安置房电气施工图纸(含招标文件)
设计规模:建设用地面积为:10769.04m2(约16.15亩),居住户数为58户,总建筑面积为:14004.00m2,其中地上建筑面积:11444.46 m2,地下车库总建筑面积为:2559.54 m2,层数为地下1层,共70个车位,属III类中型地下车库。主要结构类型:框架结构,建筑耐火等级:一级,人防工程等级:无,抗震设防烈度:6度,设计使用年限:50年。使用功能:住宅、商业用房、车库及配套用房。建筑类别:地上为多层住宅及商业裙房,地下为III类地下车库(中型)。
设计范围
1. 本工程设计包括红线内的以下电气系统:
1) 变、配、发电系统(本工程规划红线范围内10kV、0.4KV配电、发电及变电设计仅作参考,最终以供电部门批准的图纸为准。)
2) 动力配电系统;
3) 照明配电系统;
4)节能及绿建设计;
5) 防雷及接地系统;
6)抗震设计
2. 与其它专业的分工:
1) 室外景观照明、泛光照明、广告照明等由专业公司设计,本设计仅预留电源。
2) 有装修要求的场所,由室内装修设计单位负责进行相应照明平面和配电系统的设计。本设计将电源引至配电箱,预留电量。
3) 有特殊设备的场所(例如:电梯机房),本设计仅预留配电箱并注明用电量。电梯井道内的动力、照明由电梯公司设计安装。
4) 给排水、空调通风专业的自带控制设备仅提供电源设计,控制箱至设备的线路由厂家负责。
5) 10kV高压进线由供电局设计。
6) 10%充电车位用电量在低压配电屏进行预留,水平干线走向沿现有专变桥架敷设,具体末端配电由建设方委托相关厂家另行设计。另配电房预留空间,考虑能设置1台变压器及相关配电设备,作为后期充电车位用电预留。
7) 本设计所有用电设备均用于正常环境,人防战时由其他设计单位负责设计。
框架结构农村安置房电气施工图纸,包括:低压配电系统图、弱电系统图、通用大样图、配电干线系统图、配电箱系统图、弱电消防系统图、配电平面图、基础接地平面图、防雷平面图、配电平面图、弱电平面图、电气总平面图

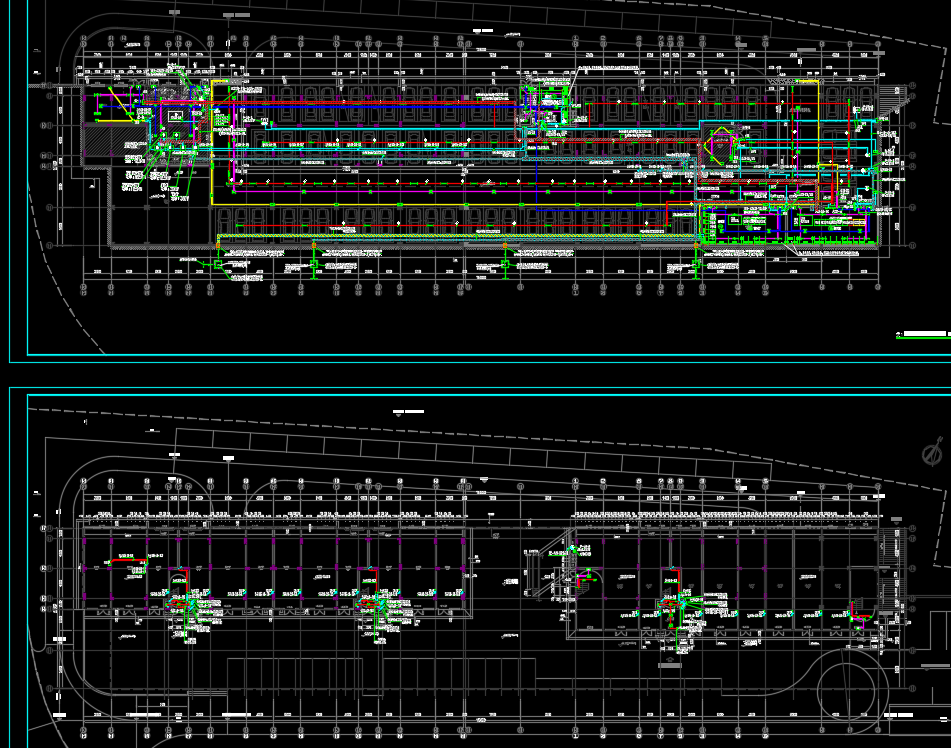

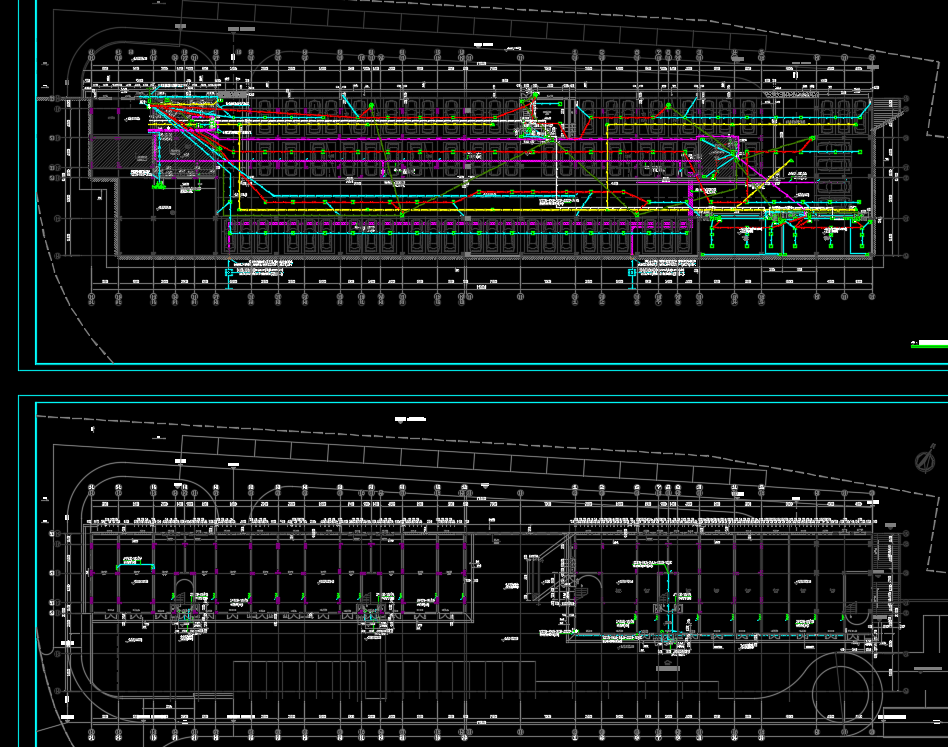

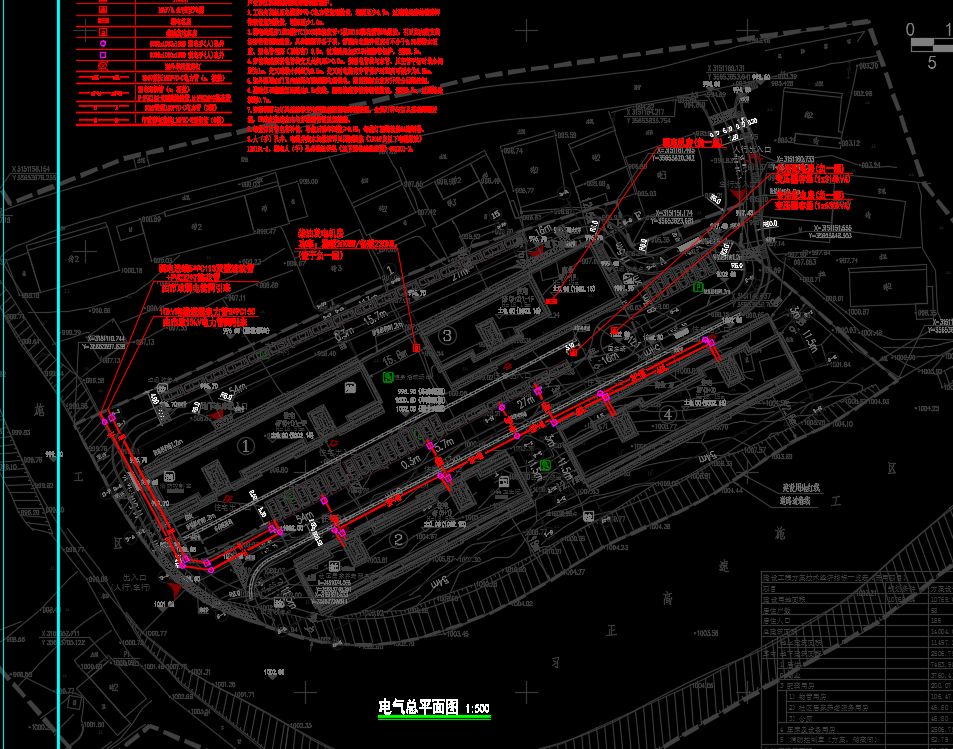

软件截图
  • 框架结构农村安置房电气施工图纸(含招标文件)
  • 框架结构农村安置房电气施工图纸(含招标文件)
  • 框架结构农村安置房电气施工图纸(含招标文件)
  • 框架结构农村安置房电气施工图纸(含招标文件)
