呼吸中心实验室电气施工图纸(强弱电)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-25 09:44:39
  • 资料类型:RAR
  • 资料大小:21 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:civilcn.com
呼吸中心实验室电气施工图纸(强弱电)
本工程设计包括以下电气系统:
1)220/380V配电、照明系统;
2)本工程电源分界点为楼层总配电箱内的进线开关。
本工程包括的弱电系统:综合布线、网络、电话系统、门禁系统
线管安装
凡在吊顶内(包括洁净区和一般区)安装的全部普通回路引出线段均为镀锌电线管(或镀锌钢管)安装(在电缆桥架段内除外),专用消防回路应单独穿管敷设,防爆区用电回路应穿水煤气管敷设。全部线管应用固定铁码紧固,不得采用铁丝及铁皮固定悬吊。
本工程中吊顶下全部线管均需暗装。全部电气所用的金属管口(包括吊顶内上端管口)需用密封胶进行防尘密封。各种电线在敷设时宜采用分色线安装,在同一系统内宜同相同色。黄绿相间线禁作相线使用。电气管线敷设距离较长或转弯较多时,宜适当加装拉线盒或加大管径。全部线管均需可靠接地,线管之间的接地应采用专用接地跨接夹方式进行,跨接线采用不小于4mm2的铜芯线。平面图中所有回路均按回路单独穿管,不同支路不应共管敷设。各回路N、PE线均从箱内引出。

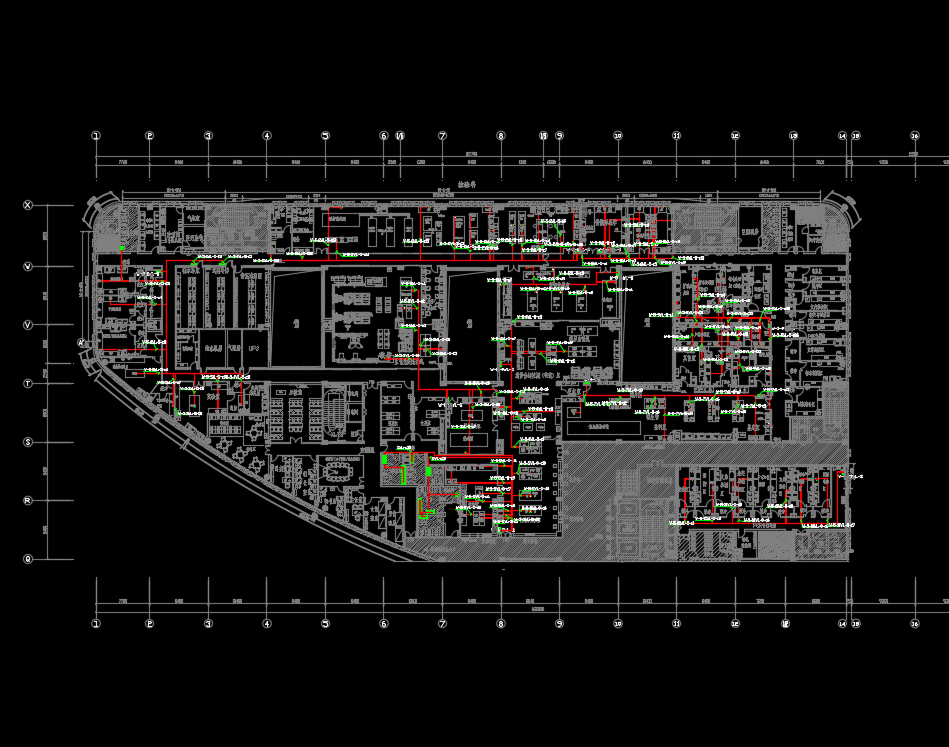

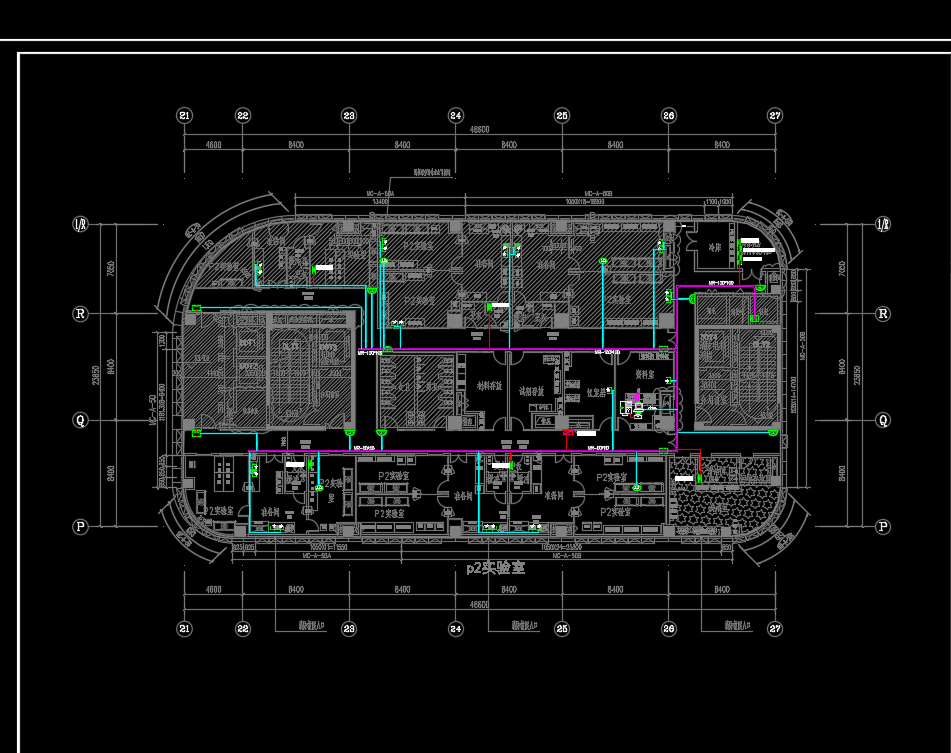

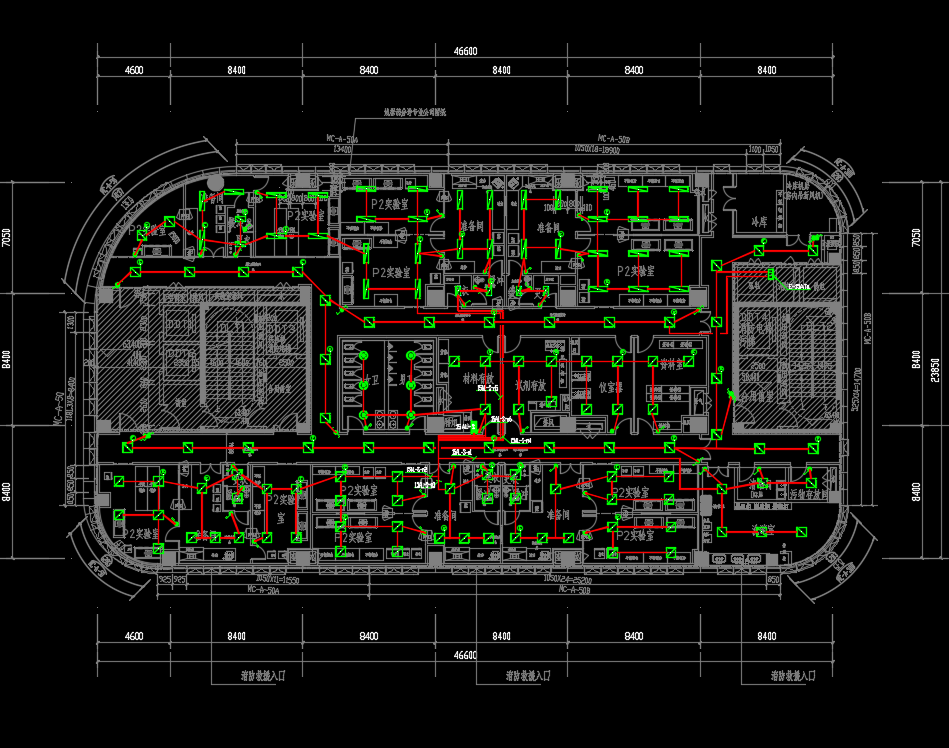

呼吸中心实验室电气施工图纸,包括:动力平面布置图、插座平面布置图、照明平面布置图、强电系统图、综合布线平面图、弱电系统图等
