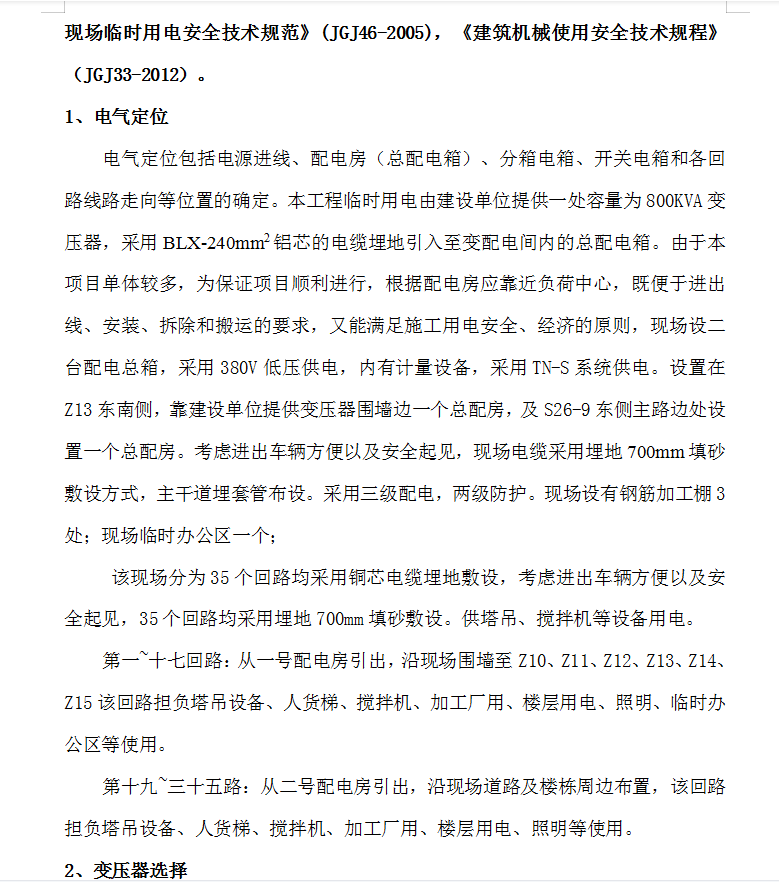

1、电气定位
电气定位包括电源进线、配电房（总配电箱）、分箱电箱、开关电箱和各回路线路走向等位置的确定。本工程临时用电由建设单位提供一处容量为800KVA变压器，采用BLX-240mm2铝芯的电缆埋地引入至变配电间内的总配电箱。由于本项目单体较多，为保证项目顺利进行，根据配电房应靠近负荷中心，既便于进出线、安装、拆除和搬运的要求，又能满足施工用电安全、经济的原则，现场设二台配电总箱，采用380V低压供电，内有计量设备，采用TN-S系统供电。设置在Z13东南侧，靠建设单位提供变压器围墙边一个总配房，及S26-9东侧主路边处设置一个总配房。考虑进出车辆方便以及安全起见，现场电缆采用埋地700mm填砂敷设方式，主干道埋套管布设。采用三级配电，两级防护。现场设有钢筋加工棚3处；现场临时办公区一个；
目 录
一、 编制说明 1
二、工程概况 1
三、电气设计 1
.......
（七）、防止触电注意事项 13
（八）、电气防火注意事项 14
（九）、用电日常维护 15
