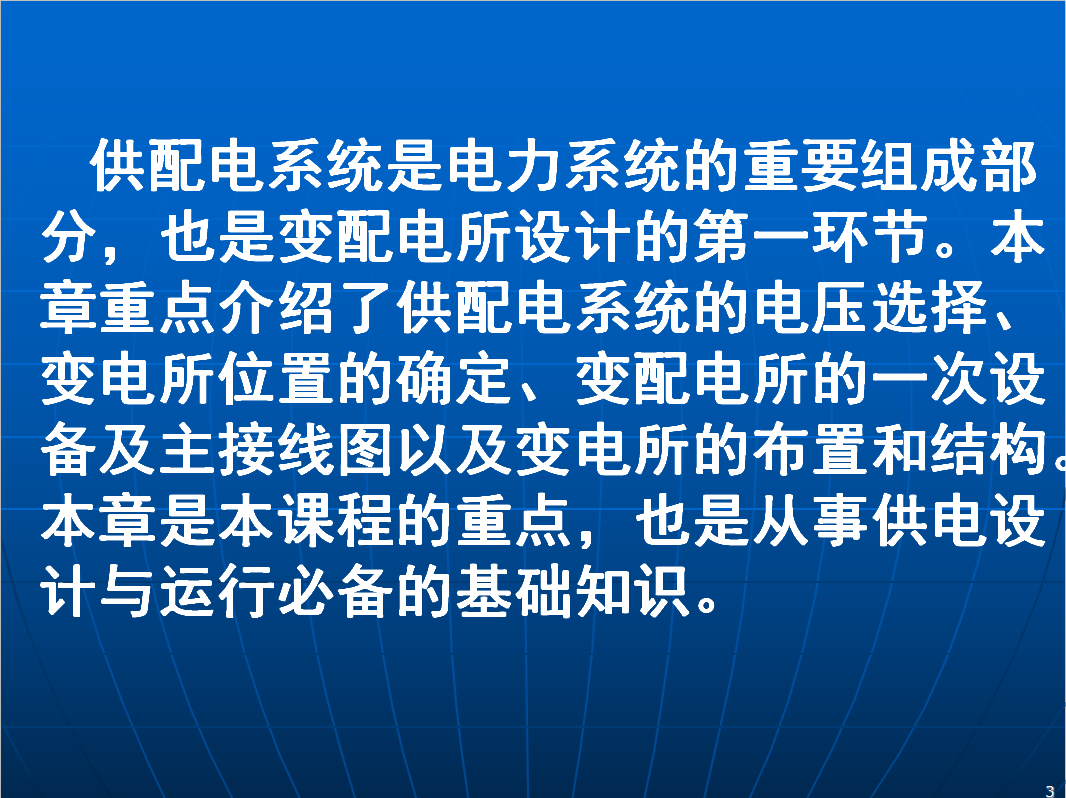

供配电系统是电力系统的重要组成部分，也是变配电所设计的第一环节。本章重点介绍了供配电系统的电压选择、变电所位置的确定、变配电所的一次设备及主接线图以及变电所的布置和结构。本章是本课程的重点，也是从事供电设计与运行必备的基础知识。

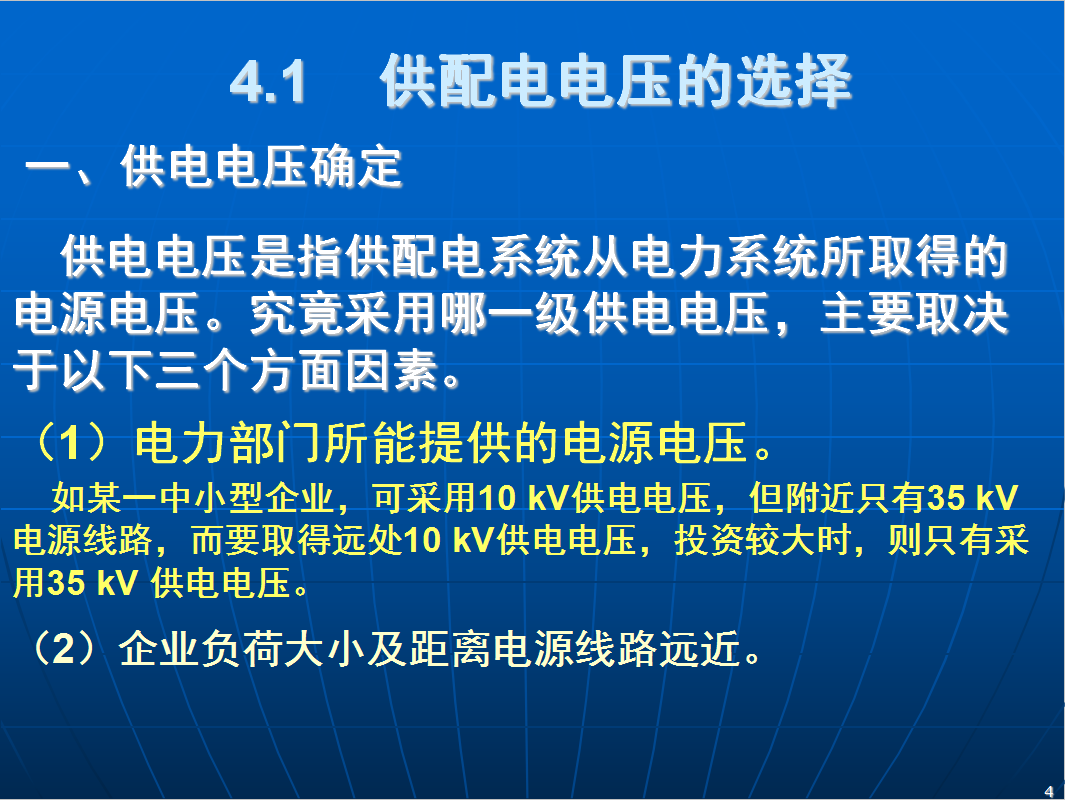

一、供电电压确定
供电电压是指供配电系统从电力系统所取得的电源电压。究竟采用哪一级供电电压，主要取决于以下三个方面因素。
（1）电力部门所能提供的电源电压。
如某一中小型企业，可采用10 kV供电电压，但附近只有35 kV电源线路，而要取得远处10 kV供电电压，投资较大时，则只有采用35 kV 供电电压。
（2）企业负荷大小及距离电源线路远近。

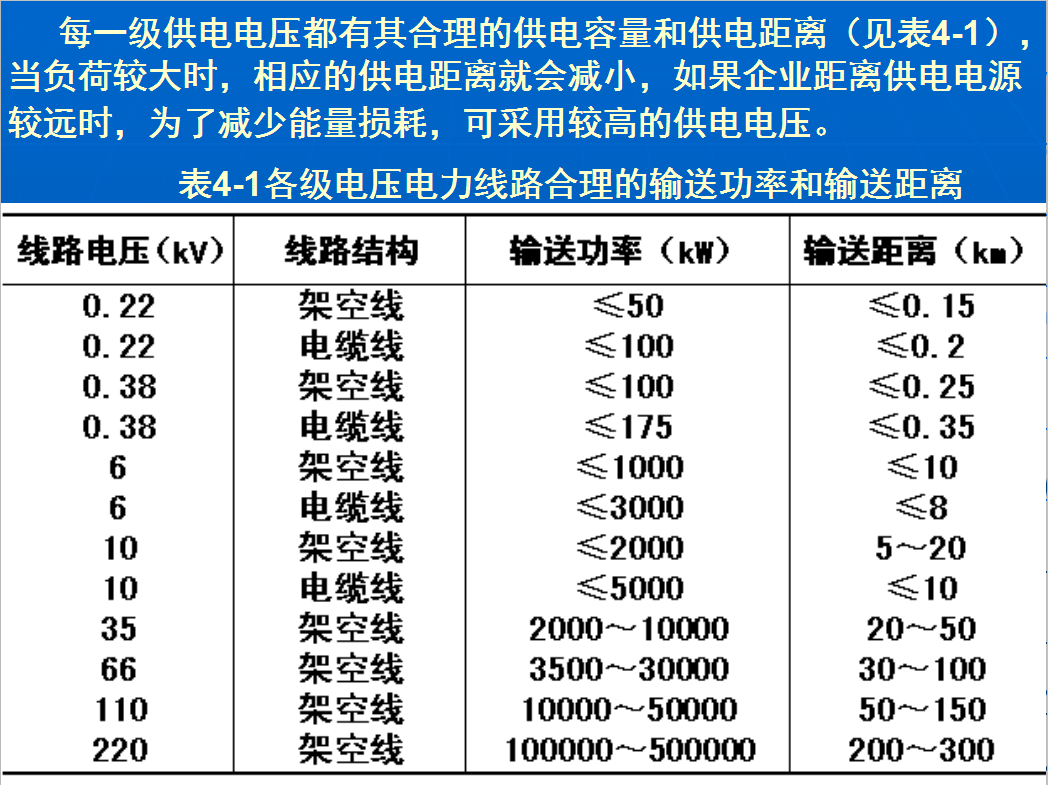

每一级供电电压都有其合理的供电容量和供电距离（见表4-1），当负荷较大时，相应的供电距离就会减小，如果企业距离供电电源较远时，为了减少能量损耗，可采用较高的供电电压。
（3）企业大型设备的额定电压决定了企业的供电电压。
例如，某些制药厂或化工厂的大型设备，其额定电压为6 kV，则必须采用6 kV电源电压供电。当然也可采用35 kV或10kV电源进线，再降成6 kV厂内配电电压供电。
在选择供电电压时，必须进行技术经济比较，才能确定应该采用的供电电压，而这一工作通常由有关设计部门去做。
我国目前所用的企业供电电压为35～110kV 、10kV、 6kV。一般来讲，大中型企业常采用35～110kV作供电电压，中小型企业常采用10kV、6kV作供电电压，其中，采用10kV供电电压是最为常见的。
